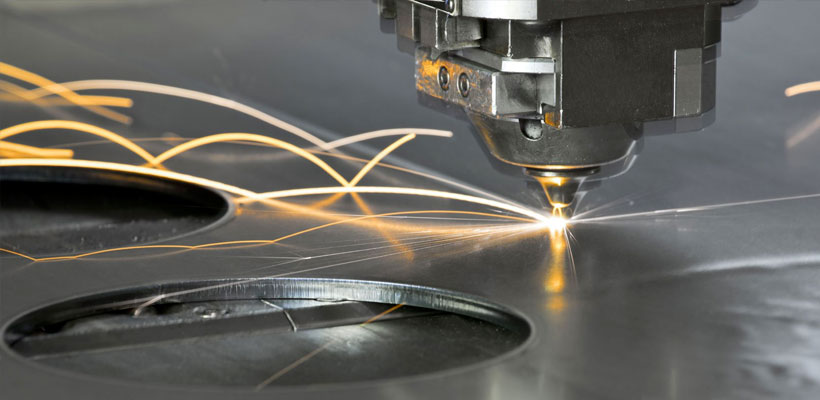

Качество лазерной резки напрямую зависит от исходных чертежей: станок режет ровно то, что нарисовано в файле. Любая мелкая ошибка в DXF/DWG превращается в брак, остановку или перерасчёт стоимости.
Разберём типичные ошибки в чертежах для лазерной резки металла и дадим чек‑лист, который помогает отправлять файлы в производство без лишних задержек.
Ошибка №1. Масштаб «на глаз» вместо 1:1
Одна из самых частых проблем — чертёж, который красиво оформлен под формат А4, но в DXF сохранён не в масштабе 1:1.
Что происходит:
- конструктор уменьшает или увеличивает деталь, чтобы она «влезла» в рамку;
- файл выглядит нормально, но реальные размеры в системе координат искажены;
- при открытии в CAM‑системе деталь получается в разы меньше или больше, чем нужно.
Для лазерной резки это критично: станок режет по координатам, а не по рамке.
Как правильно:
- всегда сохранять DXF/DWG в масштабе 1:1;
- оформлять рамку и штамп отдельно, а в файл для резки отдавать только «голый» контур детали;
- перед отправкой проверять реальные размеры в CAD.
Ошибка №2. «Мусорные» линии и дубликаты контуров
При копировании и редактировании элементов часто появляются наложенные друг на друга линии:
- визуально линия просто кажется чуть толще;
- в реальности там два или три совпадающих отрезка.
Для лазера это значит:
- проход по одному месту несколько раз;
- перегрев металла и облой;
- риск повреждения сопла и брак детали.
Как правильно:
- перед сохранением пользоваться командами очистки дубликатов (OVERKILL и аналоги в CAD);
- проверять файл на наличие лишних элементов, вспомогательной графики и «мусора»;
- оставлять в слое резки только те линии, которые действительно должны быть вырезаны.
Ошибка №3. Незамкнутые контуры
Если контур детали или отверстия не замкнут:
- лазер может не воспринять его как деталь или отверстие;
- вырез будет неполным, останутся «перемычки» и заусенцы;
- деталь не выпадет из листа или отверстие окажется деформированным.
Часто разрывы возникают:
- в местах пересечения дуг и прямых;
- при ручной корректировке геометрии;
- при конвертации из других форматов.
Как правильно:
- контур должен быть замкнутой полилинией;
- использовать в CAD проверку эскиза на замкнутость;
- простой тест — попробовать залить деталь штриховкой: если заливка «вытекает», контур дырявый.
Ошибка №4. Формат файла и лишние слои
Распространённая проблема — отправка в производство файла, где перемешано всё:
- контуры резки;
- размеры, осевые линии, надписи, обозначения;
- рамка, штамп, вспомогательная графика.
CAM‑система при этом:
- может интерпретировать лишние элементы как команды на резку;
- усложняет компоновку и проверку файла.
Как правильно:
- использовать принятые форматы DXF/DWG для лазерной резки;
- вынести контуры резки в отдельный слой (например, «cut»);
- удалить из файла для резки все размеры, штампы, текст и вспомогательные линии;
- если нужны линии для гибки/гравировки — разнести их по слоям/цветам и описать в ТЗ.
Ошибка №5. Неверные или отсутствующие допуски
Чертёж с размерами «по номиналу» без допусков — типичная причина проблем:
- реальный рез всегда имеет ширину, зависящую от толщины и материала;
- без допусков детали могут оказаться вне функциональных границ;
- повышается риск того, что изделие не соберётся без доработки.
Как правильно:
- задавать допуски на критичные размеры (посадочные места, отверстия под крепёж, стыки);
- учитывать ширину реза (kerf) при расчёте отверстий и зазоров;
- разделять размеры: где нужен жёсткий допуск, а где достаточно стандартных значений.
Ошибка №6. Неполная информация по материалу и толщине
Иногда в чертежах:
- не указан материал или марка стали;
- отсутствует информация о толщине листа;
- не прописаны требования к покрытию или термообработке.
В итоге:
- деталь режется «как получится» по стандартному материалу;
- при сборке выясняется, что жёсткость или вес не те;
- приходится переделывать партию.
Как правильно:
- всегда указывать тип материала и при необходимости марку;
- обязательно прописывать толщину листа;
- добавлять требования по покрытию, если они важны для эксплуатации.
Ошибка №7. Несогласованность чертежей между собой
Если проект состоит из нескольких деталей или узлов:
- отверстия, пазы, крепёжные элементы должны совпадать;
- размеры стыков и посадок должны быть согласованы;
- сборочные виды должны показывать, как всё соединяется.
Типичные промахи:
- отверстия на сопряжённых деталях не совпадают по координатам;
- разные масштабы в чертежах и ошибки при переносе размеров;
- изменения внесены в один файл, но не отражены в других.
Как правильно:
- проверять проект на совместимость деталей ещё в CAD;
- использовать единую систему координат и масштаба;
- вести версии файлов и фиксировать изменения.
Краткий чек‑лист перед отправкой чертежей на лазерную резку
Перед тем как отправить файл в лазерный центр, стоит пройтись по простому списку:
- Масштаб 1:1, реальные размеры соответствуют требованиям.
- Нет дубликатов линий и лишней графики, очищены «мусорные» элементы.
- Все контуры деталей и отверстий замкнуты.
- Контуры резки вынесены в отдельный слой; нет размеров, штампов и текста в слое резки.
- Указаны материал и толщина листа.
- Заданы допуски на критичные размеры, учтена ширина реза.
- Проверена совместимость деталей в проекте: отверстия, стыки, посадки совпадают.
Если чертежи проходят этот чек‑лист, лазерная резка металла идёт быстрее, стабильнее и без неожиданных переплат.
