Лазерная резка труб и профиля позволяет выполнять эти операции на одном оборудовании. Станок вырезает отверстия, пазы, вырезы, шипы и фаски под сварку точно по чертежу. В результате детали приезжают на сборку уже подготовленными к стыковке.
Что такое лазерная резка труб

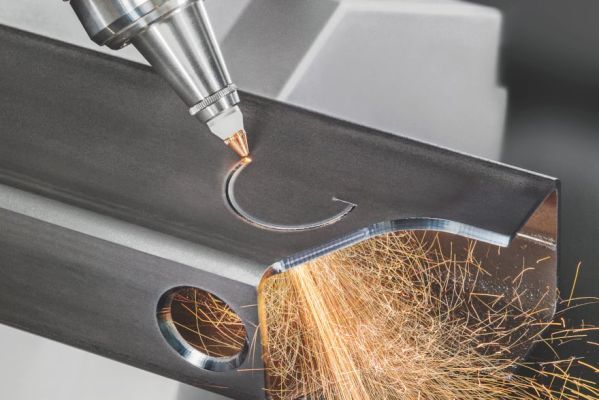

Лазерная резка труб — это обработка круглого, квадратного, прямоугольного и другого профильного проката на труборезе с ЧПУ.
Труба фиксируется в патроне станка, после чего оборудование перемещает и поворачивает заготовку по заданной программе. Лазерный луч выполняет резку по поверхности трубы в нужных местах.
В отличие от обычной отрезной пилы, труборез может не только отрезать заготовку по длине, но и сделать сложные элементы:
- отверстия;
- пазы;
- вырезы;
- технологические окна;
- шиповые соединения;
- посадочные места;
- фаски и скосы под сварку;
- фигурные торцы;
- декоративные элементы.
Это позволяет заменить несколько ручных операций одной программой.
Почему лазерная резка труб выгоднее ручной обработки
При ручной обработке профильной трубы обычно требуется несколько этапов: разметка, распил, сверление, зачистка, примерка и доработка. На каждой операции есть риск ошибки.
Лазерный труборез работает по цифровой модели или чертежу. Он выполняет одинаковые операции на всех заготовках в партии.
Основные преимущества:
- точные размеры и повторяемость деталей;
- отсутствие ручной разметки;
- отверстия, пазы и фаски выполняются за одну установку;
- детали проще собирать в кондукторе;
- сокращается время сварки;
- уменьшается объём слесарной доработки;
- снижается риск ошибок на монтаже;
- меньше отходов материала;
- удобный запуск серийных и повторных заказов.
Особенно заметен эффект на конструкциях с большим количеством одинаковых соединений.
Какие трубы и профили можно резать лазером
Лазерный труборез используется для обработки разных видов трубного и профильного проката.
Чаще всего в работу идут:
- круглые трубы;
- квадратные профильные трубы;
- прямоугольные профильные трубы;
- овальные трубы;
- уголки;
- швеллеры;
- другие профильные заготовки по согласованию.
Технология применяется для конструкционной стали, нержавеющей стали, алюминия и других материалов. Возможности по размерам и толщине стенки зависят от конкретной заготовки, материала и требований к резу.
Какие изделия изготавливают из профильной трубы
Лазерная резка труб востребована в производстве конструкций, где важны точная геометрия и скорость сборки.
Примеры изделий:
- сварные рамы и каркасы;
- металлоконструкции для строительства;
- опоры и стойки;
- лестницы, ограждения и перила;
- стеллажи и складские конструкции;
- элементы оборудования;
- фермы и пространственные конструкции;
- каркасы для навесов и павильонов;
- детали сельскохозяйственной техники;
- мебельные и торговые конструкции;
- спортивное оборудование;
- архитектурные и декоративные элементы.
Если в изделии много повторяющихся соединений, труборез позволяет значительно ускорить выпуск партии.
Фаски и подготовка кромок под сварку
Одно из ключевых преимуществ лазерной резки труб — возможность сразу подготовить кромку под сварку.
Вместо того чтобы отдельно пилить трубу, снимать фаску и вручную подгонять детали, можно сразу заложить нужную геометрию в программу.
Лазерный труборез может выполнять:
- прямой рез;
- рез под углом;
- фаски;
- седловидные вырезы для соединения круглых труб;
- пазы и шипы для точного позиционирования деталей;
- вырезы под угловые и Т-образные соединения.
Благодаря этому элементы конструкции точнее стыкуются друг с другом, а сварщику не приходится тратить время на длительную подгонку.
Лазерная резка труб и точность сборки
В сварных конструкциях ошибка даже в несколько миллиметров может привести к проблемам на сборке. Детали не сходятся, появляются зазоры, конструкцию приходится подрезать или переваривать.
Лазерная резка помогает заранее подготовить соединения по заданной геометрии. Отверстия, пазы и посадочные вырезы выполняются в точном положении относительно торца трубы.
Это позволяет:
- быстрее собирать конструкции;
- использовать сборочные кондукторы;
- уменьшить риск перекосов;
- сократить время прихватки;
- повысить повторяемость серийных изделий;
- подготовить детали к роботизированной сварке.
Чем точнее заготовки, тем быстрее и качественнее проходит следующий этап производства.
Лазерная резка труб для серийных заказов
Технология особенно выгодна при изготовлении серийных изделий.
После подготовки программы можно выпускать одинаковые комплекты деталей для:
- каркасов;
- рам;
- опор;
- стеллажей;
- ограждений;
- оборудования;
- металлоконструкций.
Это помогает планировать производство, снизить количество ручного труда и получать стабильное качество на всей партии.
Для повторных заказов не нужно заново выполнять ручную разметку. Достаточно использовать согласованную программу и параметры обработки.
Лазерная резка труб как часть полного цикла
Самый удобный вариант для заказчика — получить готовые детали или узлы на одной площадке.
Производственный маршрут может выглядеть так:
- Подготовка чертежей и 3D-модели.
- Лазерная резка труб и профильного металла.
- Лазерная резка листовых деталей при необходимости.
- Гибка металлических элементов.
- Сборка в кондукторе.
- Ручная, лазерная или роботизированная сварка.
- Термообработка и снятие напряжений при необходимости.
- Порошковая окраска, маркировка и упаковка.
- Доставка готовых изделий.
Так заказчик получает не просто нарезанный профиль, а комплект деталей, готовый к сборке или монтажу.
Как подготовить заказ на лазерную резку труб
Для расчёта стоимости и сроков отправьте:
- чертежи в формате PDF, DWG или DXF;
- 3D-модель, если она есть;
- информацию о материале;
- сечение и толщину стенки трубы;
- длину заготовок;
- количество деталей;
- требования к фаскам, отверстиям и пазам;
- информацию о дальнейшей сварке или сборке;
- желаемый срок изготовления.
Если готовой документации нет, можно прислать эскиз, фото образца или техническое описание. Технолог поможет определить, какие данные нужны для запуска заказа.
Лазерная резка труб в Северном технопарке
На базе Северного технопарка в Череповце работает труборез с ЧПУ для лазерного раскроя круглых и профильных труб. Оборудование позволяет выполнять сложную геометрию, фаски под сварку, отверстия и пазы за одну установку.
Лазерная резка труб может выполняться отдельно или как часть полного цикла металлообработки: с гибкой, мехобработкой, сваркой, окраской и доставкой готовых изделий.
Как заказать лазерную резку профильной трубы
Отправьте чертежи, 3D-модель или эскиз и укажите материал, сечение трубы, толщину стенки, объём заказа и срок выполнения.
Специалисты Северного технопарка оценят технологичность проекта, предложат оптимальный вариант обработки и рассчитают стоимость производства.
Контакты Северного технопарка:
Телефон: 8 921 723-10-64
Почта: lazer@technopark35.ru
Адрес: Череповец, проспект Победы, 1.
