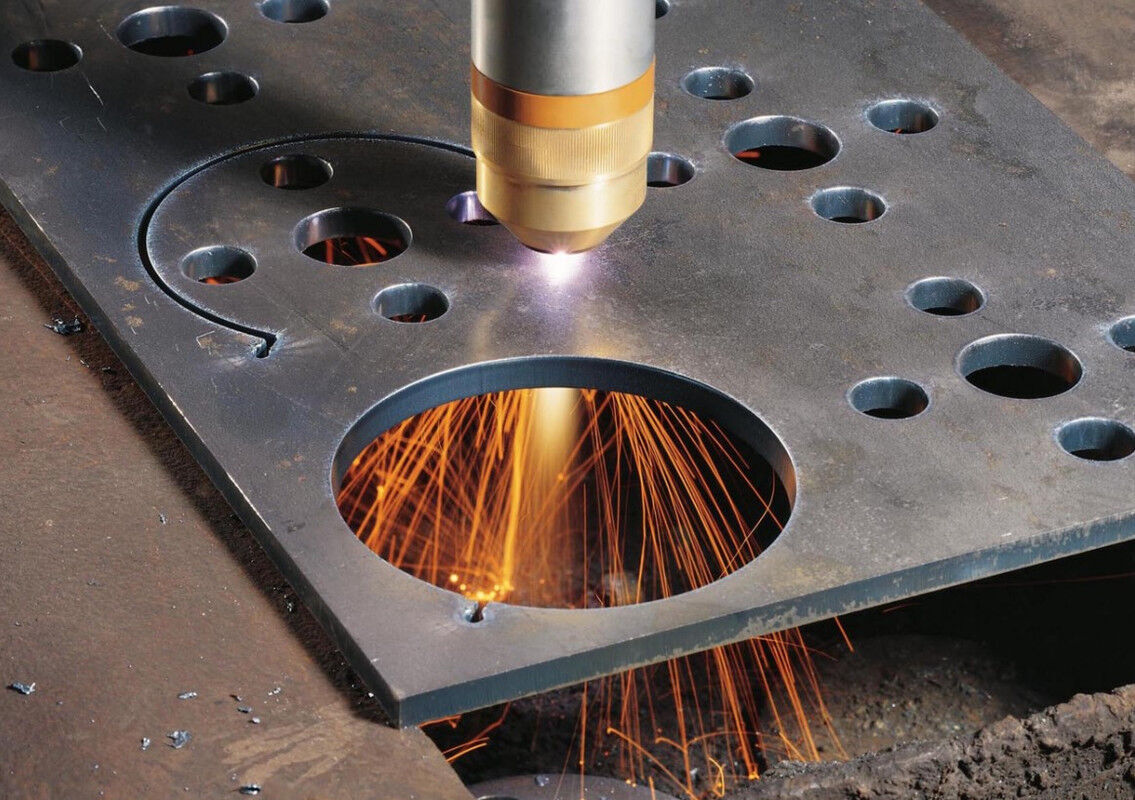

Даже самый современный лазерный станок режет строго по тому, что вы заложили в чертеж. Если в файле ошибки, разрывы контуров или «рисунок из картинки», это почти всегда превращается в задержки, дополнительные согласования и лишние расходы.
Рассказываем простыми словами, как подготовить чертежи и файлы для лазерной резки металла, чтобы заказ в Северный технопарк прошёл быстро и без сюрпризов.
Зачем вообще думать о чертежах перед лазерной резкой
Лазерный станок с ЧПУ работает по траекториям линий, которые заложены в векторном файле. Он не «додумывает» недостающие размеры и не исправляет кривые контуры.
Если файл подготовлен правильно, вы получаете:
Если чертеж сделан «на глаз» или передан в виде картинки:
Поэтому грамотная подготовка файла — это не бюрократия, а реальная экономия времени и денег.
Форматы файлов: что подходит для лазерной резки
Для лазерной резки металла используются векторные форматы, в которых линии описываются математически, а не в виде пикселей.
Оптимальные форматы:
Что точно не подходит:
Если у вас есть только картинка или скан, файл всё равно можно подготовить, но специалисту придётся перевести его в вектор вручную. Это дополнительное время и, как правило, отдельная работа.
Основные требования к чертежам для лазерной резки
Чтобы файл можно было быстро запустить в работу, имеет смысл проверить несколько ключевых моментов.
Минимальные размеры элементов и отверстий
Частая ошибка — попытка заложить слишком мелкие элементы, которые физически невозможно вырезать на выбранной толщине металла. Здесь важно учитывать диаметр лазерного пятна и ширину реза.
Общие рекомендации:
Если вы сомневаетесь, пройдитесь по файлу и отметьте самые мелкие элементы — технолог сможет подсказать, какой размер безопасен для выбранной толщины и материала.
Раскладка деталей на листе: экономия материала
В чертеже важно не только то, как выглядит отдельная деталь, но и как она расположена на листе. Грамотная раскладка уменьшает отходы и сокращает время резки.
Базовые принципы:
Если вы не уверены, лучше передать отдельный файл с деталями, а раскладку на лист делегировать технологам — так получится более технологичный вариант и экономия металла.
Технические примечания и допуски
Оператор лазера не видит всего проекта целиком, он ориентируется на файл и техническое задание. Чем яснее вы опишете требования, тем меньше вопросов и рисков недопонимания.
Полезно указать:
Если планируется сборка, лучше сразу прописать, какие поверхности являются базовыми и какие размеры определяют стыковку деталей.
Чек‑лист перед отправкой файла на лазерную резку
Перед тем как отправить файлы в Северный технопарк, можно быстро пройтись по чек‑листу:
Если вы работаете с Северным технопарком не первый раз, можно использовать один и тот же формат файлов и единый шаблон технического задания — это ускоряет согласования и сокращает время от файла до готовых деталей.
Как мы помогаем с подготовкой файлов в Северном технопарке
На базе Северного технопарка есть собственный инжиниринговый центр, который помогает заказчикам приводить файлы к промышленному уровню.
Возможны варианты:
Это особенно полезно, если вы только входите в тему лазерной резки или запускаете новый проект и хотите избежать «детских болезней» на первых партиях деталей.
Как передать чертежи и запустить заказ
Чтобы запустить заказ на лазерную резку металла в Северном технопарке, достаточно:
Файлы и техническое задание можно отправить на почту lazer@technopark35.ru или через форму на сайте, указав контакты для оперативной связи.
Технологи проверят файлы, предложат при необходимости улучшения и дадут расчёт стоимости и сроков.
Рассказываем простыми словами, как подготовить чертежи и файлы для лазерной резки металла, чтобы заказ в Северный технопарк прошёл быстро и без сюрпризов.
Зачем вообще думать о чертежах перед лазерной резкой
Лазерный станок с ЧПУ работает по траекториям линий, которые заложены в векторном файле. Он не «додумывает» недостающие размеры и не исправляет кривые контуры.
Если файл подготовлен правильно, вы получаете:
- точный раскрой по заданным контурам;
- стабильные размеры от детали к детали;
- меньше вопросов от технолога и оператора, быстрее запуск заказа.
Если чертеж сделан «на глаз» или передан в виде картинки:
- растёт время на подготовку производства;
- появляются риски ошибок при переводе в вектор;
- увеличивается общий срок и итоговая стоимость работы.
Поэтому грамотная подготовка файла — это не бюрократия, а реальная экономия времени и денег.
Форматы файлов: что подходит для лазерной резки
Для лазерной резки металла используются векторные форматы, в которых линии описываются математически, а не в виде пикселей.
Оптимальные форматы:
- DXF;
- DWG;
- другие векторные форматы по согласованию.
Что точно не подходит:
- фотографии и картинки (JPEG, PNG и т.п.);
- сканы бумажных чертежей без перевода в вектор.
Если у вас есть только картинка или скан, файл всё равно можно подготовить, но специалисту придётся перевести его в вектор вручную. Это дополнительное время и, как правило, отдельная работа.
Основные требования к чертежам для лазерной резки
Чтобы файл можно было быстро запустить в работу, имеет смысл проверить несколько ключевых моментов.
- Масштаб и единицы измерения
- Чертёж должен быть выполнен в реальном масштабе 1:1, в миллиметрах. Недопустимы описания «примерно», «по месту», «как на образце».
- Все размеры должны быть заданы явно — лазеру не из чего «восстановить» отсутствующие цифры.
- Замкнутость контуров
- Контуры реза должны быть замкнуты. Любой разрыв линии приводит к тому, что лазер не сможет корректно завершить рез, или оператору придётся вручную дорабатывать файл.
- Хорошая практика — прогнать файл через проверку замкнутости контуров перед отправкой.
- Отсутствие двойных и наложенных линий
- Две линии в одном месте приводят к повторному проходу лазера, перегреву и потенциальному дефекту кромки.
- Нужно удалить дублирующие и пересекающиеся линии, которые не несут смысловой нагрузки.
- Минимальная «толщина» линий
- Для контура реза используются линии условной минимальной толщины — станок считывает траекторию, а не визуальную толщину линии.
- Слишком толстые линии, декоративные штрихи и «рисунки» лучше убрать или вынести на отдельный слой.
- Работа со слоями
- Рекомендуется использовать отдельный слой для реза и, при необходимости, отдельный слой для гравировки.
- Это повышает читаемость файла и снижает риск того, что станок интерпретирует лишние элементы как контуры реза.
Минимальные размеры элементов и отверстий
Частая ошибка — попытка заложить слишком мелкие элементы, которые физически невозможно вырезать на выбранной толщине металла. Здесь важно учитывать диаметр лазерного пятна и ширину реза.
Общие рекомендации:
- минимальный диаметр отверстий и ширина элементов зависят от толщины металла (чем толще лист, тем крупнее должны быть отверстия и «перемычки»);
- слишком тонкие «перемычки» могут деформироваться или выгорать при резе;
- декоративные элементы с очень мелкой прорисовкой лучше предварительно согласовать с технологом.
Если вы сомневаетесь, пройдитесь по файлу и отметьте самые мелкие элементы — технолог сможет подсказать, какой размер безопасен для выбранной толщины и материала.
Раскладка деталей на листе: экономия материала
В чертеже важно не только то, как выглядит отдельная деталь, но и как она расположена на листе. Грамотная раскладка уменьшает отходы и сокращает время резки.
Базовые принципы:
- использовать автоматическую раскладку в специализированных программах, чтобы уменьшить отходы и сократить длину реза;
- избегать лишних пересечений и «переездов» лазера между удалёнными участками;
- учитывать направление волокна и особенности материала, если это критично для конструкции.
Если вы не уверены, лучше передать отдельный файл с деталями, а раскладку на лист делегировать технологам — так получится более технологичный вариант и экономия металла.
Технические примечания и допуски
Оператор лазера не видит всего проекта целиком, он ориентируется на файл и техническое задание. Чем яснее вы опишете требования, тем меньше вопросов и рисков недопонимания.
Полезно указать:
- допуски по критичным размерам (что важно выдержать максимально, а где допустимы небольшие отклонения);
- требования к кромке (под сварку, под мехобработку, под видимую поверхность);
- дальнейшие операции: гибка, сварка, мехобработка, покраска.
Если планируется сборка, лучше сразу прописать, какие поверхности являются базовыми и какие размеры определяют стыковку деталей.
Чек‑лист перед отправкой файла на лазерную резку
Перед тем как отправить файлы в Северный технопарк, можно быстро пройтись по чек‑листу:
- Файл в векторном формате (DXF/DWG), масштаб 1:1, единицы — миллиметры.
- Все контуры реза замкнуты, нет разрывов линий.
- Удалены двойные и наложенные линии, лишние элементы перенесены на отдельный слой или удалены.
- Минимальные размеры отверстий и тонких элементов соответствуют толщине металла и согласованы с технологом.
- Детали логично расположены на листе или переданы отдельным набором для технологической раскладки.
- В техническом задании указаны материал, толщина, объём, допуски и дальнейшие операции (гибка, сварка, мехобработка).
Если вы работаете с Северным технопарком не первый раз, можно использовать один и тот же формат файлов и единый шаблон технического задания — это ускоряет согласования и сокращает время от файла до готовых деталей.
Как мы помогаем с подготовкой файлов в Северном технопарке
На базе Северного технопарка есть собственный инжиниринговый центр, который помогает заказчикам приводить файлы к промышленному уровню.
Возможны варианты:
- проверка ваших файлов на базовые ошибки и рекомендации по исправлению;
- помощь в переводе чертежей из картинок и сканов в векторный формат;
- совместная доработка конструкции под лазерную резку, гибку, сварку и мехобработку.
Это особенно полезно, если вы только входите в тему лазерной резки или запускаете новый проект и хотите избежать «детских болезней» на первых партиях деталей.
Как передать чертежи и запустить заказ
Чтобы запустить заказ на лазерную резку металла в Северном технопарке, достаточно:
- Подготовить файлы чертежей по указанным выше правилам.
- Описать материал, толщину, объём и требования к допускам.
- Добавить краткое техническое задание: что за проект, какие операции будут после резки и какие сроки для вас критичны.
Файлы и техническое задание можно отправить на почту lazer@technopark35.ru или через форму на сайте, указав контакты для оперативной связи.
Технологи проверят файлы, предложат при необходимости улучшения и дадут расчёт стоимости и сроков.
