Компания «Северный Технопарк» расширяет свои возможности. В нашем арсенале теперь есть новый лазерный труборез Gweike GKS6028T2. Это значит, что для вас доступна качественная и быстрая лазерная резка трубы, профиля или уголков. В этой статье подробно расскажем, какие сечения труб мы режем, каков максимальный диаметр, и как работает гравировка металла на этом оборудовании.
Что такое лазерный труборез Gweike GKS6028T2
Gweike GKS6028T2 — это специализированный лазерный станок для резки металлических труб и профилей. Он оснащен патронами диаметром 280 мм, что позволяет обрабатывать трубы внушительного размера. Станок предназначен для точной, быстрой и чистой резки различных профилей.
В отличие от листовых лазерных станков, труборез имеет специальные патроны и механизмы подачи, которые захватывают трубу, вращают ее и продвигают через зону реза. Это позволяет резать трубы под любым углом, делать фигурные вырезы и даже гравировать.
Какие типы труб и профилей можно резать
Станок Gweike GKS6028T2 универсален и работает с различными формами сечения.
Круглые трубы. Самый распространенный тип. Станок режет трубы круглого сечения любого диаметра в пределах максимального. Это могут быть водогазопроводные трубы, трубы для металлоконструкций, трубопроводы.
Квадратные трубы. Профильные трубы квадратного сечения широко используются в строительстве и машиностроении. Станок идеально режет их под любым углом.
Прямоугольные трубы. Еще один популярный профиль. Станок справляется с прямоугольными трубами любых стандартных размеров в пределах патронов.
Овальные трубы. Овальные профили встречаются в мебельном производстве, автомобилестроении, дизайнерских конструкциях. Станок режет их с той же точностью, что и круглые.
Шестигранные трубки. Шестигранный профиль часто используется в машиностроении, для изготовления инструментов и деталей механизмов. Наш труборез успешно справляется с таким сечением.
Трубы поясного типа. Это специальные профили сложной формы. Станок позволяет обрабатывать и их.
Кроме того, станок режет трубы различного сечения: круглые, квадратные, прямоугольные, овальные, трубы поясного типа, шестигранные трубки и другие нестандартные профили, которые помещаются в патроны 280 мм.
Максимальный диаметр обработки
Ключевая характеристика станка — максимальный диаметр патронов, который составляет 280 мм. Это значит, что в станок можно установить трубу или профиль, вписывающийся в окружность диаметром 280 миллиметров.
Что это означает на практике:
Для круглых труб максимальный наружный диаметр — 280 мм.
Для квадратных труб максимальный размер стороны — примерно 200 мм (так как диагональ квадрата 200 мм как раз вписывается в окружность 280 мм).
Для прямоугольных труб максимальная большая сторона — до 220–240 мм в зависимости от меньшей стороны.
Для шестигранных трубок максимальный размер «под ключ» — около 250 мм.
Если у вас труба нестандартного сечения или пограничного размера — свяжитесь с нами, мы проверим возможность резки на вашем конкретном профиле.
Какие материалы обрабатываются
Станок Gweike GKS6028T2 предназначен для резки металлических труб и профилей. Мы работаем с:
- Черная сталь — любые марки, любые профили
- Нержавеющая сталь — пищевая, кислотостойкая, жаропрочная
- Алюминий и алюминиевые сплавы
- Латунь
- Медь
- Другие цветные металлы по согласованию
Толщина стенки трубы зависит от материала и диаметра. Ориентировочно: черная сталь до 8–10 мм, нержавейка до 6–8 мм, алюминий до 6–8 мм, цветные металлы до 4–6 мм. Для точной информации по вашей трубе свяжитесь с нашими специалистами.

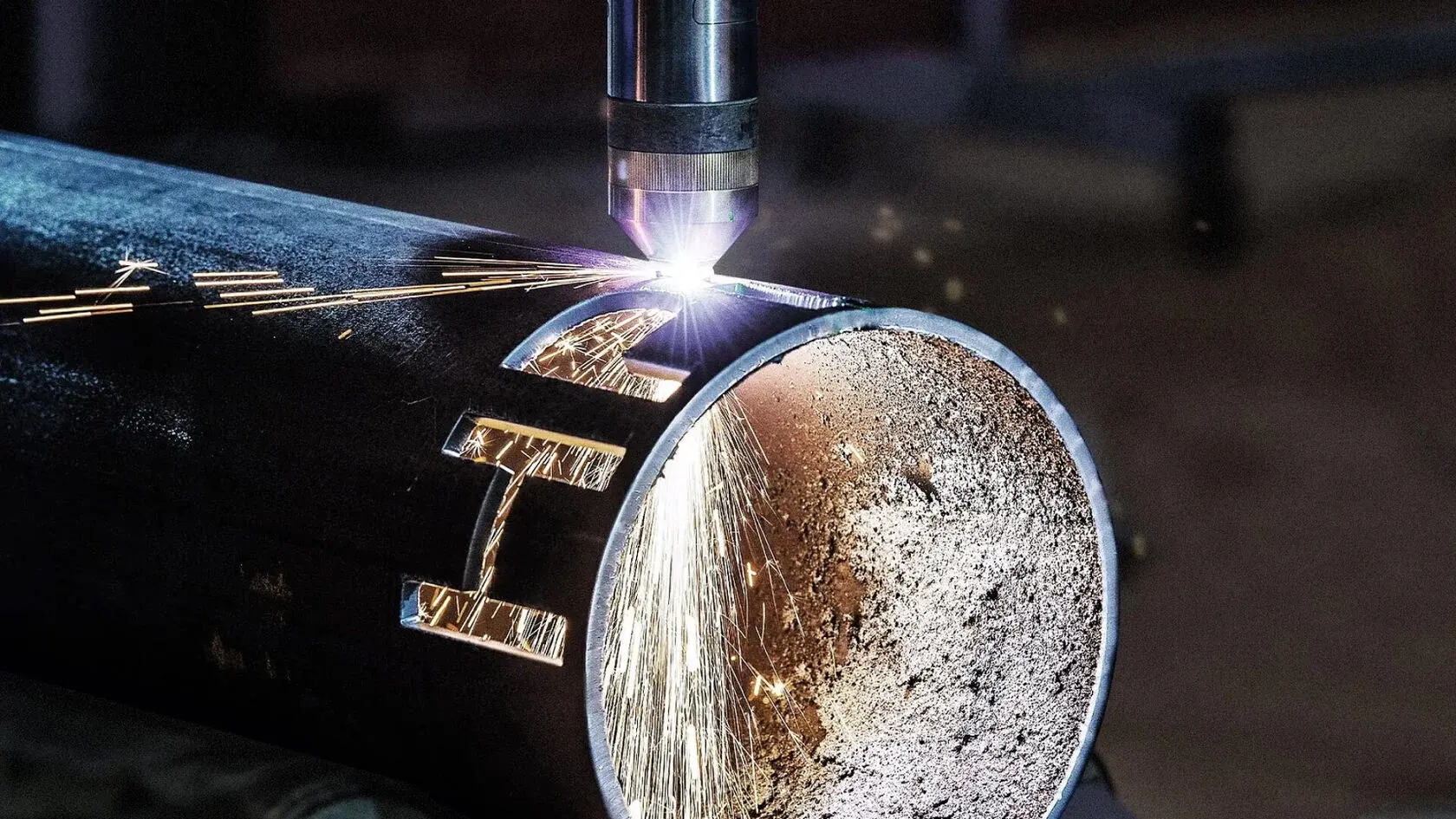

Гравировка металла на труборезе
Одна из дополнительных возможностей станка Gweike GKS6028T2 — гравировка металла. Это означает, что лазер может не только резать трубу насквозь, но и наносить рисунки, надписи, логотипы, разметку на поверхность трубы без сквозного прожига.
Возможности гравировки:
- Нанесение текста на поверхность трубы
- Логотипы и брендирование изделий
- Штрихкоды и маркировка для идентификации
- Рисунки и декоративные элементы
- Линии разметки и монтажные метки
Глубина гравировки регулируется от легкой (изменение цвета поверхности) до более глубокой (0,1–0,3 мм) в зависимости от материала и задачи.
Как происходит процесс резки труб
Процесс лазерной резки труб на станке Gweike GKS6028T2 автоматизирован и высокоточен.
Этап 1. Загрузка трубы. Оператор загружает трубу или профиль в станок. Автоматические патроны захватывают заготовку.
Этап 2. Загрузка программы. Контур реза можно сформировать непосредственно в программе станка или загрузить готовый файл извне (форматы DXF, DWG и другие). Программа задает траекторию реза и параметры гравировки.
Этап 3. Резка и гравировка. Станок автоматически подает трубу, вращает ее при необходимости и выполняет резку или гравировку по заданной программе.
Этап 4. Выгрузка. Готовая деталь отрезается и выгружается. Станок переходит к следующей заготовке.
Благодаря автоматической подаче трубы возможна резка длинных заготовок — станок самостоятельно протягивает трубу на нужную длину.
Преимущества лазерной резки труб на Gweike GKS6028T2
Высокая точность. Лазерная резка обеспечивает минимальные допуски — обычно ±0,1–0,2 мм. Это значит, что детали подходят друг к другу без подгонки.
Чистый рез. Кромка трубы после лазерной резки получается ровной, без заусенцев и окалины. Не требуется дополнительная зачистка.
Сложные формы. Станок может резать трубы под углом, делать отверстия в стенке трубы, вырезать фигурные кромки (например, «ласточкин хвост» для соединения труб под углом).
Гравировка. Нанесение меток и надписей на трубу без дополнительной операции на другом станке.
Быстрая переналадка. Станок быстро настраивается на другой диаметр или тип профиля. Это позволяет выполнять небольшие партии разных деталей.
Экономия материала. Точная резка сокращает отходы. Кроме того, возможность резать трубу непрерывно с автоматической подачей минимизирует остатки.
Где применяется лазерная резка труб
Лазерная резка труб востребована во многих отраслях:
Металлоконструкции. Фермы, лестницы, ограждения, перила. Резка труб под углом для сварных соединений.
Машиностроение. Детали рам, каркасов, кронштейны, проушины. Гравировка для маркировки.
Мебельное производство. Каркасы мебели, ножки столов и стульев, опоры. Декоративные элементы и гравировка.
Автомобилестроение. Детали выхлопных систем, каркасы сидений, защитные дуги. Точная резка труб разного сечения.
Торговое оборудование. Стеллажи, витрины, стойки. Резка квадратных и прямоугольных труб.
Рекламные конструкции. Опоры для вывесок, стойки для баннеров, рекламные щиты.
Сельхозтехника. Рамы и навесное оборудование.
Примеры деталей, которые мы делаем
Труба под углом 45 градусов для рамы. Станок отрезает круглую трубу диаметром 100 мм под точным углом 45 градусов. Кромка чистая, готова к сварке.
Отверстия в стенке квадратной трубы. В профильной трубе 80×80 мм делается серия круглых отверстий для болтовых соединений. Высокая точность — отверстия совпадают с ответными деталями.
Фигурный вырез на конце трубы. На конце прямоугольной трубы вырезается сложный контур для соединения в замок. Ручная обработка таких деталей занимает часы, а лазер — секунды.
Гравировка логотипа на нержавеющей трубе. На полированной нержавеющей трубе наносится логотип заказчика. Гравировка не нарушает структуру металла и выглядит аккуратно и профессионально.
Сравнение с другими методами обработки труб
Механическая резка (ленточная пила, диск) — дешевле, но низкая точность и сложность фигурной резки. Требует последующей механической доработки.
Газокислородная резка — грубый рез, сильная зона термического влияния, только прямые отрезы. Не подходит для фигурной резки и тонкостенных труб.
Плазменная резка труб — быстрее лазера на толстых трубах, но качество реза хуже, больше окалины, шире допуски. Лазер выигрывает в точности и чистоте.
Лазерная резка труб — лучшая точность, чистая кромка, возможность гравировки и фигурной резки. Оптимальный выбор для ответственных деталей и высоких требований к качеству.
Подготовка чертежа для резки труб
Чтобы мы могли выполнить заказ, необходим чертеж в цифровом виде. Подойдут форматы:
- DXF — наиболее распространенный
- DWG — стандарт Autodesk
- STEP — для 3D-моделей трубных узлов
Что нужно указать: тип трубы (круг, квадрат, прямоугольник, шестигранник); наружные размеры трубы; толщина стенки; материал; необходимые резы (углы, отверстия, фигурные кромки); гравировка (текст, шрифт, расположение).
Если у вас нет электронного чертежа — можно отправить эскиз с размерами, мы поможем подготовить файл.
Как заказать лазерную резку труб
Процесс заказа простой.
Шаг 1. Свяжитесь с нами по телефону или электронной почте. Укажите тип трубы, размеры, материал, объем партии.
Шаг 2. Отправьте чертеж или эскиз. Мы проверим его и подготовим программу для станка.
Шаг 3. Получите расчет. Мы рассчитаем стоимость резки и гравировки, согласуем сроки.
Шаг 4. Привезите или закажите трубу. Если у вас есть свой материал — привозите. Если нет — мы поможем приобрести.
Шаг 5. Выполнение заказа. Станок режет ваши детали. По готовности — самовывоз или доставка.
Частые вопросы о резке труб на Gweike GKS6028T2
Какой максимальный диаметр трубы вы можете резать? Максимальный диаметр патронов — 280 мм. Это наружный диаметр для круглых труб. Для квадратных труб сторона должна быть не более 200 мм.
Какую толщину стенки вы режете? Зависит от материала. Для черной стали — до 8–10 мм, для нержавейки — до 6–8 мм, для алюминия — до 6–8 мм. Тонкостенные трубы от 0,5 мм тоже режем.
Можно ли резать трубу под углом? Да. Станок позволяет резать трубу под любым углом. Это востребовано для сварных рам и металлоконструкций.
Делаете ли вы гравировку на трубах? Да, гравировка текста, логотипов, разметки доступна. Глубина гравировки регулируется.
Какова точность резки? Обычно ±0,1–0,2 мм в зависимости от длины трубы и сложности реза.
Работаете ли вы с трубами заказчика? Да. Вы можете привезти свой материал. Мы рассчитаем только стоимость резки и гравировки.
Как быстро вы выполняете заказ? Срок зависит от объема и сложности. Обычно 1–3 дня. Срочные заказы обсуждаются отдельно.
Резюме: почему стоит заказать резку труб у нас
Мы обладаем современным оборудованием — лазерный труборез Gweike GKS6028T2 с патронами 280 мм. Этот станок позволяет резать трубы и профили любых сечений: круглые, квадратные, прямоугольные, овальные, шестигранные.
Максимальный диаметр обработки — 280 мм. Толщина стенки — до 8–10 мм на черной стали. Высокая точность, чистый рез без зачистки. Кроме резки, мы выполняем гравировку металла на трубах — логотипы, маркировку, декоративные надписи.
Мы работаем с 2005 года, порезано более 10 миллиардов погонных метров металла. Для каждого заказа подбираем оптимальные параметры резки. Цены прозрачны — расчет за погонный метр реза.
Отправьте чертеж — получите расчет за несколько минут. Привезите свою трубу или закажите материал у нас. Выполним заказ точно в срок, с высоким качеством и по честной цене.
Нужна качественная лазерная резка труб?
Отправьте чертеж, укажите тип и размер трубы. Наши специалисты рассчитают стоимость резки и гравировки за 5–10 минут. Любые сечения: круг, квадрат, прямоугольник, овал, шестигранник. Максимальный диаметр 280 мм.
Телефоны: +7 (921) 723-10-64
Электронная почта: lazer@technopark35.ru
Сайт: lazer.technopark35.ru
📍 Адрес производства: Вологодская обл., г. Череповец, пр. Победы д. 1
ООО «Северный Технопарк»
Череповецкий машиностроительный завод
