В современном металлообрабатывающем производстве гибка труб занимает одно из ключевых мест. Эта технология позволяет придавать трубным заготовкам необходимую пространственную форму без использования сварных или резьбовых соединений . В результате повышается надёжность конструкции, снижается количество стыков и улучшается внешний вид изделия.
В этой статье мы подробно разберём, какие существуют методы гибки труб, какое оборудование для этого применяется, из каких факторов складывается стоимость услуг, и почему ООО «Северный Технопарк» (Череповецкий машиностроительный завод) — ваш надёжный партнёр в этой области.
Что такое гибка труб и где она применяется?
Гибка труб — это технологический процесс пластического деформирования трубной заготовки, в результате которого она приобретает заданную криволинейную форму. В отличие от сборки на фитингах или сварке, гибка позволяет создавать цельные, монолитные конструкции без ослабленных зон.
Области применения гибки труб чрезвычайно разнообразны :
- Машиностроение и спецтехника — гидравлические и топливные магистрали, рамы, каркасы безопасности, поручни, ограждения
- Строительство — перила, лестничные ограждения, навесы, архитектурные формы
- Автомобильная промышленность — выхлопные системы, трубки тормозных магистралей, каркасы сидений
- Мебельное производство — каркасы стульев, столов, стеллажи, торговое оборудование
- Энергетика и нефтехимия — змеевики теплообменников, технологические трубопроводы
- Пищевая промышленность — трубопроводы из нержавеющей стали для жидкостей и газов
Какие трубы можно гнуть?
Современное оборудование для гибки труб позволяет обрабатывать широкий сортамент проката.
По форме сечения:
- круглые трубы
- квадратные трубы
- прямоугольные трубы
- овальные и специальные профили
По материалу:
- углеродистая сталь (конструкционная)
- нержавеющая сталь
- алюминий и его сплавы
- медь, латунь, бронза
По диаметру и толщине:
- от 4 до 215 мм — холодная гибка
- свыше 215 мм — горячая гибка (с предварительным нагревом места изгиба)
Основные способы гибки труб
В промышленности используются несколько методов гибки труб. Выбор конкретного способа зависит от материала, диаметра, требований к точности и объёма партии.
Холодная и горячая гибка
Холодная гибка — наиболее распространённый метод. Труба изгибается при комнатной температуре. Применяется для труб диаметром от 4 до 215 мм с толщиной стенки от 0,8 до 10 мм. Основные преимущества: высокая скорость, отсутствие окалины, сохранение структуры материала .
Горячая гибка используется для труб большого диаметра (более 215 мм). Место изгиба предварительно нагревается, что снижает риск образования трещин и делает металл более пластичным .
Технологии гибки по способу деформации
Ротационная (обкатная) гибка — труба зажимается между гибочным роликом и зажимной матрицей, после чего гибочная головка вращается, формируя необходимый угол. Это самый точный метод, позволяющий выдерживать допуски до ±0,5° .
Вальцовка (трехвалковая гибка) — труба пропускается между тремя валками, которые постепенно изгибают её. Используется для получения больших радиусов, дуг и спиралей. Подходит для гибки длинномерных заготовок .
Гибка с дорном — внутрь трубы в месте изгиба вставляется специальная оправка (дорн), которая поддерживает стенку трубы изнутри. Этот метод предотвращает образование складок и сплющивание, что особенно важно при гибке тонкостенных труб и труб с малым радиусом изгиба (менее 2 диаметров трубы) .
Оборудование для гибки труб
Промышленная гибка труб выполняется на специализированных станках, которые различаются по типу привода и степени автоматизации.
Ручные трубогибы
Применяются для труб малого диаметра (до 20–25 мм) в бытовых условиях или на мелкосерийном производстве. Компактны, не требуют подключения к электросети, но ограничены по усилию и точности .
Гидравлические трубогибы
Используют гидравлический привод для создания усилия гибки. Могут быть стационарными и переносными. Обеспечивают гибку труб диаметром до 20–50 мм без значительных физических усилий со стороны оператора .
Трубогибы с ЧПУ
Наиболее технологичный и точный тип оборудования. Управление осуществляется через компьютерную систему, которая контролирует все оси станка. Позволяют:
- программировать сложные последовательности гибов
- автоматически компенсировать упругое пружинение материала
- обеспечивать 100% повторяемость при серийном производстве
- выполнять гибку труб в трёх плоскостях на одной установке
По типу привода ЧПУ-трубогибы делятся на:
- Гидравлические — традиционный тип, все оси управляются гидравликой
- Гибридные — комбинация гидравлических и сервоприводов
- Сервоприводные (электрические) — все оси работают от сервоприводов. Самый точный и энергоэффективный вариант
Ключевые параметры, влияющие на качество гибки труб
Для получения качественного результата при гибке труб необходимо учитывать несколько групп факторов.
Свойства материала
Разные металлы по-разному ведут себя при деформации. Нержавеющая сталь прочнее и требует большего усилия для изгиба, чем алюминий. У каждого материала есть своя величина упругого пружинения — возврата в исходное положение после снятия нагрузки. Профессиональное оборудование с ЧПУ автоматически вносит компенсацию этой величины .
Геометрия трубы и оснастка
Для каждого типоразмера трубы (внешний диаметр, толщина стенки, форма сечения) и радиуса изгиба требуется свой комплект оснастки:
- гибочный ролик (матрица)
- зажимная матрица
- прижимная матрица
- дорн (для тонкостенных труб)
- разглаживатель (для труб большого диаметра с малым радиусом)
Правильный подбор оснастки — ключевое условие качественной гибки труб без складок и деформаций.
Температура и смазка
Использование специальных смазочных материалов снижает трение между трубой и оснасткой, предотвращает появление поверхностных трещин и улучшает качество гиба. Для труб большого диаметра поддержание стабильной температуры окружающей среды также влияет на точность .
Контроль качества при гибке труб
Каждое изделие, прошедшее гибку труб, должно соответствовать требованиям чертежа. Контроль качества включает:
- Визуальный осмотр — проверка отсутствия складок, задиров, трещин
- Размерный контроль — измерение углов изгиба, радиусов, расстояний между осями с помощью угломеров и координатно-измерительных машин
- Оптический контроль — сравнение геометрии готовой детали с 3D-моделью CAD, что позволяет выявить отклонения в тысячных долях градуса
В тяжёлом машиностроении, где гидравлические жидкости подаются по трубам под высоким давлением, даже одноградусное отклонение может привести к утечкам или проблемам в работе .
Стоимость гибки труб: факторы ценообразования
Цена на услуги гибки труб не является фиксированной и зависит от нескольких факторов :
- Материал — нержавейка и титан дороже, чем углеродистая сталь
- Диаметр и толщина стенки — большие и толстостенные трубы требуют больше усилий
- Сложность гиба — один простой изгиб значительно дешевле сложной детали с 5–6 гибами в разных плоскостях
- Объём партии — чем больше количество, тем ниже цена за единицу (фиксированные затраты на настройку оборудования распределяются на весь тираж)
- Метод гибки — ротационная гибка точнее, но дороже простой роликовой
- Необходимость дополнительной обработки — зачистка, торцевание, полировка
Для точного расчёта стоимости гибки труб необходимо предоставить чертёж или техническое задание с указанием всех параметров.
Почему заказывают гибку труб в Северном Технопарке?

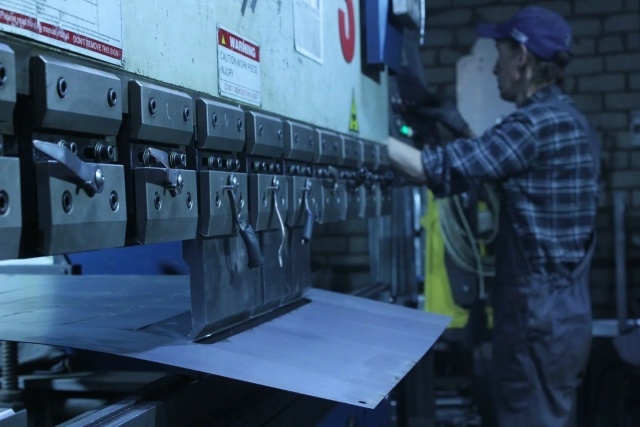

Современное оборудование
Наш станочный парк позволяет выполнять гибку труб различного диаметра и конфигурации. Работаем с чёрными и цветными металлами.
Полный цикл производства
Гибка труб — лишь одна из услуг нашего предприятия. Вы также можете заказать:
- лазерную резку листового металла и труб
- токарную и фрезерную обработку на станках с ЧПУ
- сварочные работы (полуавтомат, лазерная сварка)
- порошковую окраску готовых изделий
Это позволяет получить готовую продукцию «под ключ» с одного адреса.
Качество, подтверждённое сертификатами
Производство сертифицировано по ISO 9001:2015 (аудитор — немецкая компания DQS). Все процессы контролируются, что гарантирует стабильность качества от партии к партии.
Индивидуальный подход
Конструкторское бюро (SolidWorks, AutoCAD) разработает технологию гибки труб по вашему чертежу, эскизу или образцу. Мы поможем оптимизировать конструкцию под технологичность, что может снизить себестоимость изделия.
Часто задаваемые вопросы о гибке труб
Вопрос: Какой минимальный радиус гибки трубы?
Ответ: Минимальный радиус зависит от диаметра трубы, толщины стенки и материала. Обычно рекомендуемый радиус — 2–3 внешних диаметра трубы. При использовании дорна можно получить радиус, равный 1 диаметру.
Вопрос: Можно ли гнуть профильную трубу без деформации стенок?
Ответ: Да. Для профильных труб (квадратных, прямоугольных) существуют специальные технологии и оснастка, которые предотвращают выпучивание стенок и сохраняют форму сечения в месте изгиба.
Вопрос: Что такое пружинение и как с ним борются?
Ответ: Пружинение — это частичный возврат материала к исходной форме после снятия нагрузки. На ЧПУ-станках в программу закладывается коэффициент компенсации, увеличивающий угол гиба на величину обратного пружинения.
Вопрос: Подготовительная обработка — нужна ли зачистка кромок после резки трубы под гибку?
Ответ: Да. Перед гибкой труб торец должен быть очищен от заусенцев и грата. Это необходимо для точного позиционирования заготовки в станке и для установки дорна (если он используется).
Вопрос: Делаете ли вы гибку труб по чертежам заказчика с допусками?
Ответ: Да. Наше оборудование позволяет выдерживать углы гиба с точностью до ±0,5°. Мы работаем с любыми, в том числе жёсткими, допусками по чертежам клиента.
Заключение
Гибка труб — востребованная технология, которая позволяет создавать сложные пространственные конструкции с минимальным количеством стыков. Выбор метода и оборудования зависит от материала, геометрии трубы и сложности изготавливаемой детали. Для получения стабильно высокого качества необходима профессиональная оснастка и точная настройка режимов обработки.
