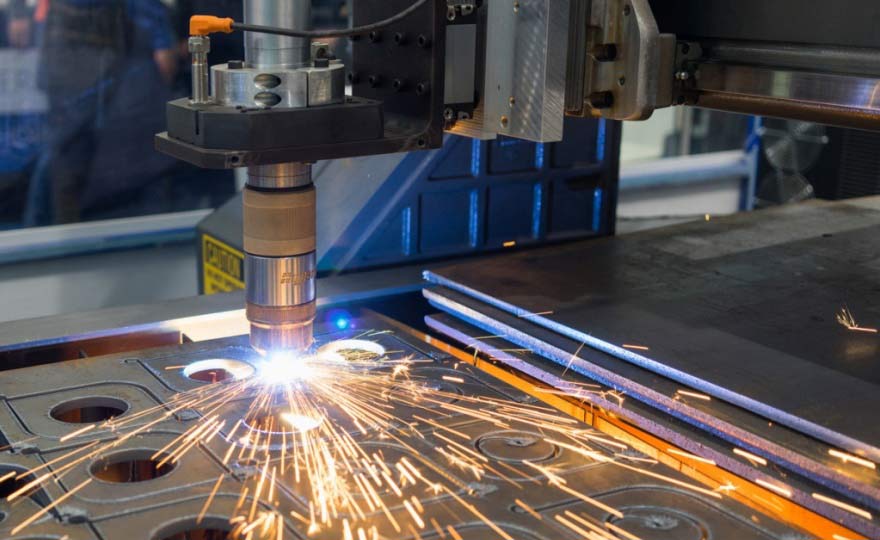

Лазерная резка — высокоточная технология, но даже она не спасёт, если чертёж подготовлен с ошибками или в техническом задании упущены важные детали. Ежедневно мы получаем десятки файлов, и, к сожалению, значительная часть из них требует доработки перед запуском в производство. Ошибки в чертежах приводят к задержкам, дополнительным расходам и, что хуже всего, к браку готовых деталей. В этой статье разберём самые частые ошибки при заказе лазерной резки металла и расскажем, как их избежать, чтобы ваш заказ был выполнен с первого раза и точно в срок.
Ошибка 1. Разомкнутые контуры в чертеже
Самая распространённая и коварная ошибка — незамкнутые контуры. Визуально на экране монитора линия может выглядеть цельной, но при увеличении обнаруживается разрыв в несколько микрон. Для лазерного станка это критично: он не может начать резку по незамкнутому пути, и программа просто останавливается. В лучшем случае технолог вернёт вам файл на доработку, в худшем — деталь будет вырезана с дефектом.
Как избежать: всегда проверяйте контуры на замкнутость в CAD-программе перед отправкой. Используйте функцию «Проверка контура» (Contour Check) или аналогичную. Если вы не уверены — приложите к файлу сопроводительный PDF с явно проставленными размерами.
Ошибка 2. Неверный масштаб и единицы измерения
Лазерная резка выполняется строго в масштабе 1:1, а единица измерения — миллиметры. Если чертёж был начерчен в сантиметрах, дюймах или с коэффициентом масштабирования, деталь получится либо микроскопической, либо гигантской. Исправление на стороне станка часто невозможно или приводит к потере точности.
Как избежать: всегда проверяйте единицы измерения в настройках вашей CAD-программы. Сохраняйте файл в формате DXF или DWG с масштабом 1:1. Не используйте функцию «Масштабировать при экспорте» — это прямой путь к ошибке.
Ошибка 3. Линии с толщиной
Для лазерной резки важна только геометрия контура, а не толщина линии. Если линии в чертеже имеют толщину (например, 0,5 мм или более), программа может воспринять это как дополнительный контур или просто неверно интерпретировать путь реза. Это приводит к смещению размеров и появлению дефектов на кромке.
Как избежать: в CAD-программе установите толщину всех линий реза в значение «Hairline» (сверхтонкая) или 0. Это стандарт для файлов, предназначенных для лазерной резки.
Ошибка 4. Дублирующиеся и наложенные линии
Иногда при копировании элементов или импорте из других программ в чертеже появляются дублирующиеся линии, наложенные друг на друга. Лазерный станок попытается прорезать один и тот же контур дважды, что приведёт к перегреву металла, деформации кромки и увеличенному времени обработки.
Как избежать: используйте функцию «Удалить дубликаты» или «Overkill» в AutoCAD. Проверьте чертёж на наличие наложенных элементов перед сохранением.
Ошибка 5. Неверно указанные допуски
Многие конструкторы указывают допуски ±0,1 мм «на всякий случай», не понимая, что лазерный луч имеет ширину реза (керф) около 0,15–0,3 мм в зависимости от толщины металла. Требование сверхжёстких допусков может привести к тому, что деталь будет признана браком, хотя фактически она соответствует возможностям технологии.
Как избежать: согласуйте реалистичные допуски с технологом подрядчика. Для лазерной резки стандартный допуск составляет ±0,1–0,2 мм для тонкого металла и ±0,3–0,5 мм для толстого. Если деталь требует более высокой точности — обсудите возможность дополнительной механической обработки.
Ошибка 6. Отсутствие развёртки для гибки
Если деталь после резки будет подвергаться гибке, чертёж должен содержать развёртку — плоскую заготовку с учётом припусков на деформацию. Если вы отправите объёмную 3D-модель или изометрию без развёртки, технолог не сможет правильно рассчитать геометрию реза.
Как избежать: для гнутых деталей всегда предоставляйте развёртку в формате DXF/DWG. Если развёртки нет — уточните у подрядчика возможность её разработки (в «Северном Технопарке» конструкторское бюро поможет с этим).
Ошибка 7. Неполное техническое задание
Иногда заказчик присылает только файл DXF без указания материала, толщины и количества. Технологу приходится угадывать или перезванивать, что затягивает процесс. В худшем случае деталь будет вырезана не из того материала.
Как избежать: всегда прикладывайте к файлу сопроводительное письмо или заполняйте форму заказа с указанием: материал, толщина, количество, требования к кромке, необходимость гибки или сварки.
Как «Северный Технопарк» помогает избежать этих ошибок
Мы понимаем, что не все заказчики — профессиональные конструкторы. Поэтому мы предлагаем бесплатную проверку чертежей перед запуском в производство. Наши технологи анализируют файл, выявляют потенциальные проблемы и связываются с вами для уточнения деталей. Это позволяет избежать брака и переделок.
Если у вас нет чертежа в нужном формате — не беда. Отправьте эскиз, фото или PDF с размерами, и наше конструкторское бюро поможет подготовить файл для лазерной резки. Мы работаем с SolidWorks, AutoCAD и Компас-3D.
Чек-лист перед отправкой заказа на лазерную резку
Чтобы ваш заказ был выполнен быстро и без ошибок, проверьте следующие пункты:
- Контуры замкнуты (нет разрывов)
- Масштаб 1:1, единицы измерения — миллиметры
- Линии имеют нулевую толщину (Hairline)
- Нет дублирующихся и наложенных линий
- Указаны допуски, соответствующие возможностям лазерной резки
- Для гнутых деталей приложена развёртка
- Указаны материал, толщина, количество
- Приложен сопроводительный PDF с ключевыми размерами
Если все пункты выполнены — ваш заказ будет запущен в производство в кратчайшие сроки, а результат будет соответствовать ожиданиям.
