В современной металлообработке труборез — это специализированное оборудование, которое произвело настоящую революцию в подготовке трубных заготовок. В отличие от традиционных ленточнопильных и абразивных станков, современный лазерный труборез с ЧПУ позволяет выполнять не только отрезку, но и фигурную резку, сверление отверстий, нарезку пазов и подготовку кромок под сварку за одну установку.
В этой статье мы подробно разберём, что такое труборез, какие виды этого оборудования существуют, какие задачи он решает, где применяется, и почему ООО «Северный Технопарк» (Череповецкий машиностроительный завод) использует передовые технологии обработки трубных заготовок.
Что такое труборез и для чего он нужен?
Труборез — это оборудование, предназначенное для механической или лазерной обработки трубных заготовок. Исторически под этим названием понимали ручные или полуавтоматические устройства для отрезки труб, работающие по принципу вращения резца вокруг заготовки. Такие труборезы до сих пор применяются при монтаже трубопроводов и ремонтных работах, особенно в труднодоступных местах, где нельзя вращать саму трубу.
Однако в современном промышленном производстве под термином «труборез» всё чаще понимают высокотехнологичные лазерные станки с ЧПУ. Такой лазерный труборез способен:
- резать трубы круглого, квадратного и прямоугольного сечения
- выполнять фигурный раскрой сложной конфигурации
- изготавливать отверстия и пазы любой формы
- формировать скосы кромок под сварку (V-образные, J-образные, K-образные)
- гравировать маркировку на поверхности трубы
Все эти операции выполняются после одной установки заготовки, что исключает накопление погрешностей при переустановках и кратно сокращает время изготовления детали.
Виды труборезов
Существует несколько классов оборудования, которое можно назвать труборезом. Понимание различий поможет правильно выбрать тип обработки под конкретную задачу.
Ручные и переносные труборезы. Это компактные устройства для резки труб непосредственно на монтажной площадке. Такой труборез крепится на трубу с помощью кулачкового зажима, после чего режущий узел вращается вокруг неподвижной трубы. Современные модели оснащаются электрическим или пневматическим приводом и могут одновременно выполнять отрезку и снятие фаски.
Основное применение переносных труборезов — монтаж и ремонт трубопроводов, особенно в стеснённых условиях, где трубу нельзя демонтировать или вращать. Диапазон обрабатываемых труб — от 20 мм до 1420 мм и более. Толщина стенки при последовательных проходах может достигать 110 мм.
Промышленные лазерные труборезы с ЧПУ. Это основной тип оборудования для серийной и массовой обработки труб на производстве. Лазерный труборез представляет собой полноценный обрабатывающий центр с системами загрузки, позиционирования, резки и выгрузки.
Современные модели лазерных труборезов обладают следующими характеристиками. Точность позиционирования достигает ±0,05 мм. Максимальная скорость перемещения режущей головы — до 150 м/мин. Обрабатываемый диаметр — от 10 до 550 мм и более. Длина заготовки — до 12 метров. Максимальный вес трубы — до 1200 кг.

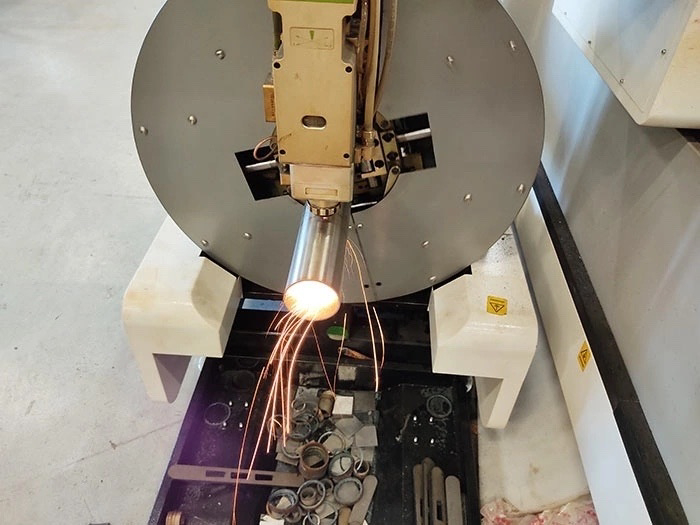

Как работает лазерный труборез
Принцип работы современного лазерного трубореза сочетает в себе несколько технологических инноваций.
Заготовка трубы загружается в станок (автоматически или вручную) и зажимается в патронах. Как правило, используются два патрона — передний и задний. В премиальных моделях устанавливаются три самоцентрирующихся патрона, что обеспечивает идеальную фиксацию по всей длине и минимизирует остаток трубы.
Лазерная голова управляется системой ЧПУ по пяти осям, что позволяет резать трубу под разными углами, формировать скосы и выполнять сложные фигурные контуры. Мощность лазерного источника варьируется от 1,5 до 20 кВт в зависимости от толщины стенки и материала.
Станок автоматически компенсирует овальность трубы и упругое пружинение материала, подстраивая параметры резки в реальном времени. Это особенно важно при работе с тонкостенными трубами, которые склонны к деформации.
Готовая деталь выгружается, а остаток трубы (минимальная длина которого может составлять всего 120 мм у современных моделей) отсекается и утилизируется либо отправляется на изготовление более коротких деталей.
Преимущества лазерного трубореза
Использование современного лазерного трубореза даёт производству ряд критических преимуществ перед традиционными методами обработки труб.
Высокая точность обеспечивается системой ЧПУ и сервоприводами премиального класса. Погрешность позиционирования не превышает ±0,05 мм, что гарантирует идеальное совпадение стыков при последующей сварке без подгонки.
Чистота кромки позволяет использовать деталь сразу после резки без дополнительной механической зачистки. При использовании азота в качестве вспомогательного газа окалина и заусенцы полностью отсутствуют.
Универсальность означает, что один лазерный труборез заменяет целый парк оборудования: ленточнопильный станок, сверлильный станок, фрезерный станок, торцеватель. Всё это выполняется на одной установке.
Экономия материала обеспечивается за счёт оптимизации раскроя в CAD/CAM-системах и возможности резки с минимальным остатком. В некоторых моделях реализована опция «нулевого остатка», что особенно ценно при работе с дорогими марками стали.
Производительность сервоприводных труборезов позволяет обрабатывать трубы на скоростях до 150 м/мин с ускорением до 2G, что кратно сокращает время цикла по сравнению с механической обработкой.
Какие материалы обрабатывает труборез?
Современный лазерный труборез способен обрабатывать практически все металлы, используемые в промышленности.
Углеродистая сталь — самый распространённый материал. Толщина стенки может достигать 20 мм и более при использовании лазера мощностью 12-20 кВт.
Нержавеющая сталь требует более мощного оборудования или использования азота, но также успешно обрабатывается на лазерных труборезах.
Алюминий и его сплавы легко режутся, но требуют правильной настройки режимов из-за высокой отражательной способности.
Медь и латунь — более сложные материалы, но современные труборезы с мощными лазерными источниками (от 12 кВт) способны их обрабатывать.
Толщина стенки трубы напрямую зависит от мощности лазера. Для тонкостенных труб (до 3-4 мм) достаточно мощности 1,5-2 кВт. Для толщин 10-20 мм требуется 6-12 кВт. Для максимальных толщин (20-25 мм и выше) используются труборезы мощностью 20 кВт.
Где применяются детали, изготовленные на труборезе?
Продукция, произведённая на лазерном труборезе, востребована во многих отраслях промышленности.
Машиностроение и спецтехника: рамы, каркасы безопасности, гидравлические магистрали, поручни, ограждения. Лазерный труборез позволяет получать готовые к сварке детали сложной конфигурации без дополнительной механической доработки.
Строительные металлоконструкции: фермы, колонны, связи, перила, лестницы. Труборез с ЧПУ формирует точные торцы под любым углом и отверстия под крепёж.
Мебельное производство: каркасы офисной и домашней мебели, торговое оборудование, стеллажи. Внедрение трубореза позволяет кратно ускорить производство и повысить стабильность качества.
Автомобильная промышленность: выхлопные системы, каркасы сидений, элементы подвески. Труборез обеспечивает чистоту реза, необходимую для последующей сварки в автоматических линиях.
Нефтегазовое оборудование: технологические трубопроводы, манифольды, обвязка насосных станций. Высокая точность трубореза критична для работы под давлением.
Переносной труборез: когда нужен ручной инструмент
Наряду с промышленными лазерными труборезами, на рынке существует класс портативного оборудования — переносные труборезы. Они предназначены для резки труб в условиях монтажа, ремонта и обслуживания трубопроводов, когда трубу нельзя или нецелесообразно демонтировать.
Такой труборез крепится на трубу с помощью кулачкового зажима, после чего режущий узел вращается вокруг неподвижной трубы. Ключевые особенности.
Возможность установки на уже смонтированный трубопровод без его демонтажа. Многие модели имеют разъёмный корпус, что позволяет монтировать труборез непосредственно на трубу.
Одновременная отрезка и снятие фаски за один проход — повышает производительность при ремонтных работах.
Холодная резка не меняет структуру металла и не создаёт зоны термического влияния, что важно для ответственных трубопроводов.
Переносные труборезы используются при монтаже трубопроводов на объектах строительства, при ремонте технологических линий на заводах, при обслуживании энергетического оборудования.
Стоимость услуг трубореза: факторы ценообразования
Цена на услуги лазерного трубореза зависит от нескольких факторов.
Материал трубы. Нержавейка и алюминий требуют более высокой мощности лазера и использования азота, что увеличивает стоимость по сравнению с углеродистой сталью.
Толщина стенки определяет необходимую мощность лазера и время прохода режущей головы. Чем толще стенка, тем выше стоимость.
Сложность контура. Простая отрезка под прямым углом значительно дешевле, чем сложный фигурный раскрой с множеством отверстий и фасок.
Диаметр трубы и длина заготовки также влияют на стоимость, так как крупные трубы требуют больше места в зоне обработки.
Объём партии. При серийном заказе стоимость за погонный метр снижается, так как фиксированные затраты на наладку оборудования распределяются на больший объём.
Для точного расчёта стоимости обработки на труборезе необходимо предоставить чертёж или 3D-модель с указанием материала, диаметра, толщины стенки и объёма партии.
Почему заказывают обработку труб в Северном Технопарке?
Производство ООО «Северный Технопарк» (Череповецкий машиностроительный завод) оснащено современным оборудованием для полного цикла обработки труб и профилей.
Высокоточная резка на лазерном труборезе позволяет обрабатывать трубы различного диаметра из чёрных и цветных металлов. Точность позиционирования обеспечивает идеальную стыковку при последующей сварке.
Полный цикл производства означает, что труборез — лишь один из этапов. Вы также можете заказать лазерную резку листового металла, гибку, вальцовку, токарную и фрезерную обработку на станках с ЧПУ, сварочные работы, механическую зачистку и порошковую окраску готовых изделий. Это позволяет получить готовую продукцию «под ключ» с одного адреса.
Качество, подтверждённое сертификатами, является основой нашей работы. Производство сертифицировано по ISO 9001:2015. Аудитор — немецкая компания DQS, мировой лидер в области сертификации. Все процессы контролируются, что гарантирует стабильность качества от партии к партии.
Конструкторское бюро (SolidWorks, AutoCAD) разработает технологию обработки по вашему чертежу, эскизу или образцу. Мы помогаем оптимизировать конструкцию под технологичность, что может снизить себестоимость изделия.
Часто задаваемые вопросы о труборезах
Вопрос: Какие трубы можно резать на лазерном труборезе?
Ответ: Лазерный труборез обрабатывает круглые, квадратные и прямоугольные трубы из стали, нержавейки, алюминия, меди и латуни. Диапазон диаметров — от 10 до 550 мм в зависимости от модели станка.
Вопрос: Делаете ли вы резку торцов под сварку («рыбья пасть»)?
Ответ: Да. Лазерный труборез формирует любые сопряжения для сварки (V-образные, J-образные, K-образные скосы) без ручной подгонки стыков.
Вопрос: Нужно ли платить за разработку программы, если нет чертежа?
Ответ: Конструкторское бюро входит в наш штат, проектные работы включены в стоимость заказа при наличии технического задания или эскиза.
Вопрос: Чем лазерный труборез отличается от ленточнопильного станка?
Ответ: Ленточнопильный станок выполняет только прямую отрезку. Лазерный труборез кроме отрезки делает фигурные вырезы, отверстия, пазы, скосы под сварку и гравировку — всё за одну установку.
Вопрос: Какой минимальный остаток трубы после резки?
Ответ: На современных труборезах минимальный остаток составляет 120–200 мм. Некоторые модели поддерживают опцию «нулевого остатка».
Заключение
Труборез — это оборудование, которое в современном понимании превратилось из простого отрезного устройства в высокотехнологичный обрабатывающий центр с ЧПУ. Лазерный труборез позволяет выполнять весь комплекс операций по подготовке трубных заготовок за одну установку, обеспечивая высочайшую точность и производительность.
Если вашему производству требуется качественная обработка труб и профилей, обращайтесь в Северный Технопарк.
Пришлите чертежи или 3D-модель на lazer@technopark35.ru. Мы рассчитаем стоимость и сроки изготовления, а также подберём оптимальную технологию обработки под вашу задачу.
