Изготовление деталей по чертежам — это способ получить металлические изделия с нужными размерами, посадками, геометрией и свойствами без доработки на месте. По документации заказчика можно изготовить единичную деталь для ремонта, опытный образец, комплект для сборки или серийную партию.
Северный технопарк выполняет изготовление деталей по чертежам в Череповце. Производство объединяет лазерную и газовую резку, гибку, токарную и фрезерную обработку на ЧПУ, сварку, сборку, подготовку поверхности, грунтовку и порошковую окраску. Это позволяет подобрать оптимальный маршрут для конкретной детали и передать заказчику готовое изделие или сборочную единицу.
Какие детали изготавливают по чертежам
По чертежу можно изготовить как простую заготовку, так и сложную деталь с несколькими видами обработки. Технология зависит от формы, материала, допусков, количества изделий и назначения детали.
Северный технопарк изготавливает:
- Валы, оси, пальцы и ролики.
- Втулки, муфты и переходники.
- Фланцы, штуцеры и кольца.
- Корпусные детали.
- Монтажные плиты и основания.
- Кронштейны, опоры и крепёжные элементы.
- Рамы, станины и каркасы.
- Закладные детали и опорные пластины.
- Кожухи, панели и короба.
- Детали из листового металла.
- Детали из круглых и профильных труб.
- Элементы оборудования и специальной техники.
- Запасные части для ремонта.
- Нестандартные металлоизделия по техническому заданию.
Возможность изготовления конкретной детали определяется после изучения документации. Для расчёта важны габариты, масса, марка материала, допуски, требования к шероховатости, тип покрытия и количество изделий.
Какие документы нужны для заказа
Чем точнее исходные данные, тем быстрее можно подготовить расчёт и запустить производство. Лучший вариант — предоставить рабочий чертёж или 3D-модель готовой детали.
Для заказа подойдут:
- Чертёж в PDF.
- Файл DWG или DXF.
- 3D-модель в распространённом формате.
- Спецификация материалов.
- Техническое задание.
- Эскиз с размерами.
- Фото образца с указанными размерами.
- Изношенная или сломанная деталь — для первичной оценки возможности изготовления.
В документации желательно указать:
- Наименование и назначение детали.
- Материал или марку металла.
- Размеры и допуски.
- Критичные поверхности и посадки.
- Требования к резьбе, отверстиям, пазам, фаскам.
- Требования к шероховатости.
- Требования к сварным соединениям.
- Необходимость термообработки или защитного покрытия.
- Количество деталей.
- Срок изготовления.
Для ответственных деталей, которые работают под нагрузкой, в механизмах или оборудовании, чертёж должен содержать достаточные данные для изготовления и контроля. В противном случае перед запуском важно согласовать техническое решение с конструктором и технологом.
Как проходит изготовление деталей по чертежу
Производство начинается не с резки металла, а с анализа документации. На основе чертежа определяют материал, заготовку, метод обработки, последовательность операций и способы контроля.
Анализ чертежа и проверка технологичности
Технолог изучает размеры, допуски, геометрию, материал, количество деталей и требования к поверхности. На этом этапе оценивают, можно ли изготовить деталь в заданном виде и какие операции потребуются.
Например, для листовой детали с гибами проверяют радиусы, расстояние отверстий от линии гиба и развёртку. Для вала оценивают диаметры, длину, резьбы, канавки, посадочные поверхности и способ закрепления заготовки. Для сварного узла определяют порядок сборки и необходимость финишной мехобработки после сварки.
Инженерная проверка документации и последующий контроль размеров — стандартная последовательность при изготовлении деталей по чертежам.karston+1
Подбор материала и заготовки
Для изготовления используют листовой металл, трубы, профиль, круглый прокат, поковки, отливки или другие виды заготовок. Выбор зависит от геометрии детали, механических свойств, объёма партии и экономической целесообразности.
Если материал не указан в чертеже, его нельзя выбирать только по внешнему виду. Марка металла влияет на прочность, свариваемость, обрабатываемость, коррозионную стойкость и способность выдерживать рабочие нагрузки.
Раскрой и подготовка заготовок

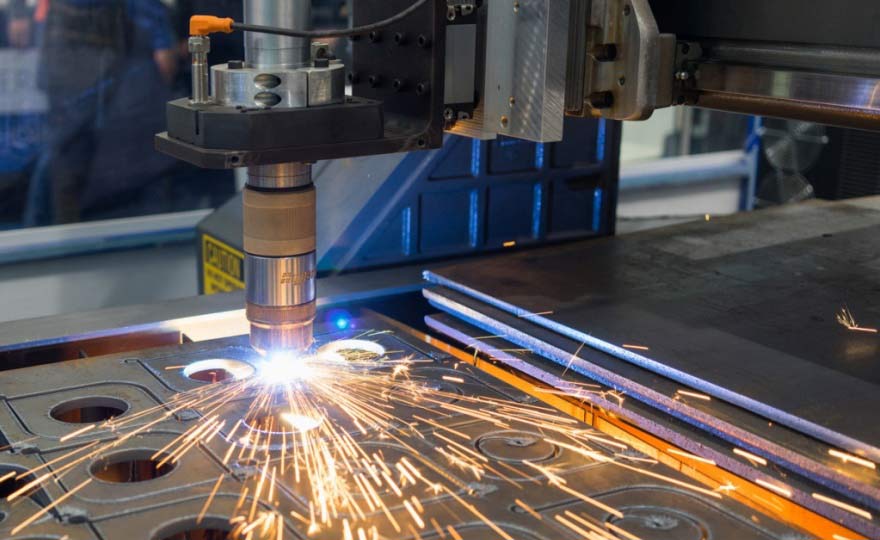

Для листового металла применяют лазерную резку или газовую резку. Лазер подходит для точных контуров, отверстий и пазов в стали толщиной до 50 мм. Газовая резка используется для толстолистовой стали толщиной до 250 мм.
Круглый прокат, трубы и профиль режут на ленточнопильном оборудовании или обрабатывают на лазерном труборезе. Труборез помогает заранее сделать отверстия, пазы, вырезы и фаски для точной последующей сборки.
Гибка листового металла
Для изготовления кронштейнов, коробов, кожухов, панелей и корпусных деталей листовой металл после резки может проходить гибку. Это позволяет получить жёсткую форму без лишних сварных соединений.
Северный технопарк выполняет гибку листового металла длиной до 4000 мм и толщиной до 30 мм. Возможность гибки зависит от марки материала, толщины, длины линии гиба, необходимого радиуса и формы детали.
Токарная обработка на ЧПУ
Токарная обработка применяется для деталей с телом вращения: валов, осей, втулок, роликов, фланцев, пальцев, штуцеров и других элементов.
На токарных станках с ЧПУ можно выполнить наружное и внутреннее точение, подрезку торцов, растачивание отверстий, нарезание резьбы, обработку конусов, канавок и посадочных мест.
Максимальный диаметр обработки над станиной на оборудовании Северного технопарка — до 580 мм, максимальная длина устанавливаемой детали — до 2000 мм, максимальный вес заготовки — до 500 кг.
Фрезерная обработка на ЧПУ
Фрезерование используют для деталей с плоскостями, пазами, карманами, уступами, отверстиями, фасками и точными посадочными поверхностями. Это могут быть корпуса, монтажные плиты, кронштейны, фланцы, элементы оснастки и детали оборудования.
Размер рабочего стола вертикально-фрезерного центра Северного технопарка — 780 × 360 мм, максимальный вес заготовки — до 500 кг. Точность позиционирования по осям — до ±0,005 мм. Возможность обработки зависит от геометрии детали, способа закрепления и требований к чертежу.
Сварка и сборка
Если изделие состоит из нескольких частей, после изготовления заготовок выполняют сборку и сварку. В зависимости от конструкции применяются лазерная сварка, полуавтоматическая сварка и другие методы.
Точная подготовка деталей на резке, гибке и ЧПУ-оборудовании упрощает сборку, снижает количество ручной подгонки и повышает повторяемость партии.
Подготовка поверхности и окраска
После резки и сварки детали могут проходить механическую зачистку, гидроабразивную обработку, грунтовку и порошковую окраску.
Подготовка поверхности удаляет заусенцы, острые кромки, окалину, сварочные брызги и загрязнения. Порошковая окраска формирует защитно-декоративное покрытие, которое помогает защитить металл от внешних воздействий и коррозии.
Камера порошковой окраски Северного технопарка рассчитана на изделия габаритом до 2500 × 1600 × 4000 мм.
Контроль, упаковка и отгрузка
Перед отгрузкой проверяют размеры, геометрию, комплектацию и качество поверхности. При необходимости детали маркируют, упаковывают и готовят к транспортировке.
Какие материалы обрабатывают
Северный технопарк изготавливает детали из чёрных и цветных металлов. Подходящий материал выбирают по назначению изделия и требованиям чертежа.
Для производства используют:
- Углеродистую и конструкционную сталь.
- Низколегированную сталь.
- Нержавеющую сталь.
- Алюминий и алюминиевые сплавы.
- Латунь.
- Бронзу.
- Медь.
- Чугун.
- Другие материалы по согласованию.
Для каждого материала подбирают технологию. Например, для листовых деталей из нержавеющей стали важна чистота кромки и защита поверхности от загрязнений. Для алюминиевых деталей учитывают теплопроводность и склонность материала к деформации. Для нагруженных стальных элементов — прочность, свариваемость и необходимость защитного покрытия.
Почему выгодно заказывать детали на одном производстве
Изготовление деталей под ключ позволяет объединить операции в согласованную технологическую цепочку. Заказчику не нужно искать отдельного подрядчика на раскрой, гибку, токарные работы, фрезеровку, сварку и окраску.
Преимущества полного цикла:
- Один исполнитель отвечает за весь маршрут изготовления.
- Меньше перевозок между подрядчиками.
- Сокращаются сроки производства.
- Ниже риск повреждения и потери деталей при транспортировке.
- Детали точнее стыкуются при сборке.
- Упрощается контроль качества.
- Можно заказать готовый узел, а не отдельные заготовки.
- Удобно запускать повторные и серийные партии.
На производстве Северного технопарка доступны конструкторские работы, лазерная и газовая резка, гибка, токарная и фрезерная обработка, сварка, сборка, обработка поверхности и окраска.Prezentatsiia_po_metalloobrabotke-2.pdf
От чего зависит стоимость изготовления деталей
Стоимость рассчитывается индивидуально, потому что даже внешне похожие детали могут требовать разного количества операций и контроля.
На цену влияют:
- Материал, марка и стоимость заготовки.
- Габариты и масса детали.
- Количество изделий в партии.
- Сложность геометрии.
- Способ раскроя.
- Количество гибов, отверстий, пазов и резьб.
- Точность и допуски.
- Требования к шероховатости поверхности.
- Объём токарной и фрезерной обработки.
- Объём сварки и сборки.
- Необходимость зачистки, грунтовки и окраски.
- Срочность выполнения заказа.
- Упаковка и доставка.
Для точного расчёта лучше сразу приложить чертёж и указать объём заказа. Это позволит технологу выбрать рациональный материал, способ изготовления и последовательность операций.
Как заказать изготовление деталей по чертежам
Отправьте чертёж, 3D-модель, эскиз или фотографию образца. Для расчёта укажите материал, размеры, количество деталей, допуски, требования к поверхности и срок изготовления.
Специалисты Северного технопарка проанализируют задачу, оценят технологичность, при необходимости предложат корректировки и подготовят расчёт.
Телефон: 8 8202 54-10-64, 8 921 723-10-64
Почта: lazer@technopark35.ru
Адрес: г. Череповец, проспект Победы, 1
Вы спрашиваете - мы отвечаем
Можно ли изготовить деталь без чертежа?
Да, для предварительной оценки можно прислать фото, эскиз с размерами или образец. Для изготовления ответственной детали необходимо согласовать чертёж или 3D-модель с материалом, размерами и допусками.
Какие форматы файлов принимаются?
Для расчёта подойдут PDF, DWG, DXF и 3D-модели. Также можно прислать спецификацию, техническое задание, эскиз или фотографии образца.
Можно ли заказать одну деталь?
Да. Северный технопарк выполняет единичные заказы, опытные образцы, мелкие и серийные партии. Стоимость единичной детали зависит от необходимости подготовки программы, настройки оборудования и сложности обработки.
Какие максимальные размеры деталей можно изготовить?
Параметры зависят от технологии. Лазерная резка листа выполняется на поле до 1500 × 3000 мм, газовая резка возможна для стали до 250 мм, токарная обработка — для деталей длиной до 2000 мм и диаметром до 580 мм. Для окраски доступны изделия до 2500 × 1600 × 4000 мм.
Можно ли заказать деталь с окраской?
Да. После изготовления детали можно зачистить, подготовить поверхность, загрунтовать и окрасить порошковой краской. Это позволяет получить готовое изделие в одном производственном цикле.
