Фрезерная обработка металла на ЧПУ применяется для изготовления деталей со сложной геометрией: корпусов, плит, кронштейнов, оснований, фланцев, пазов, посадочных мест и отверстий. Компьютерное управление позволяет точно воспроизводить заданную траекторию инструмента, получать стабильные размеры и выпускать единичные детали, опытные образцы или серийные партии.
Северный технопарк выполняет фрезерные работы по чертежам заказчика в Череповце. На производстве работает вертикально-фрезерный обрабатывающий центр с ЧПУ Fanuc 0i. Максимальный вес заготовки — до 500 кг, размер рабочего стола — 780 × 360 мм, точность позиционирования по осям — до ±0,005 мм. Возможность обработки конкретной детали зависит от её размеров, массы, материала, способа закрепления, геометрии и требований чертежа.
Что такое фрезерная обработка металла

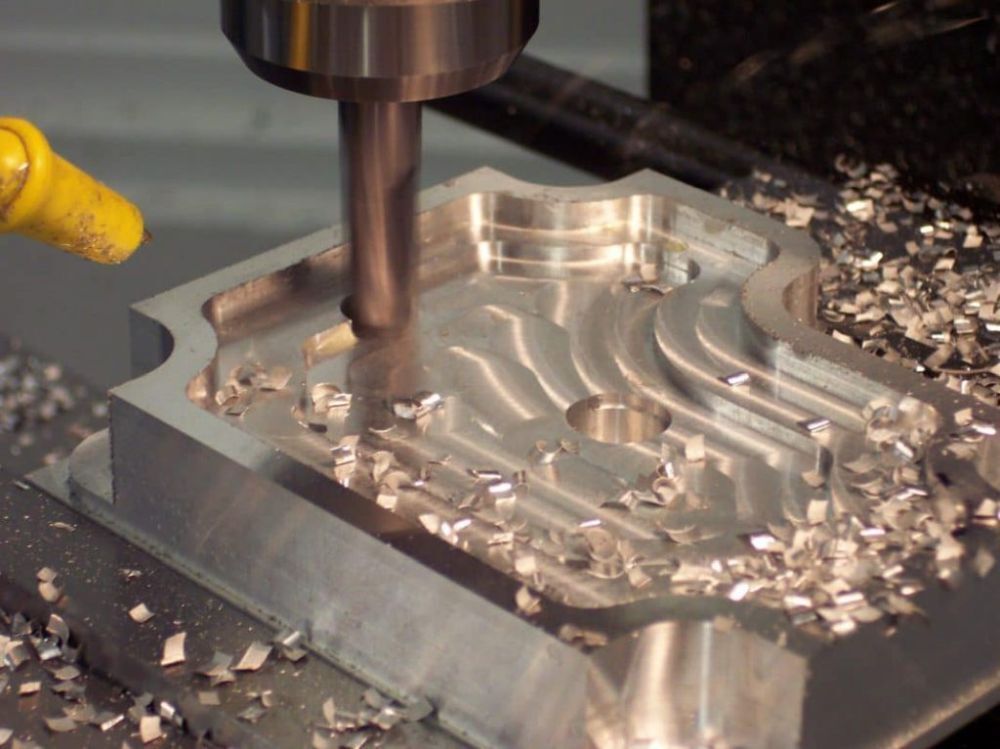

Фрезерная обработка — это снятие слоя металла вращающимся режущим инструментом — фрезой. В отличие от токарной обработки, где вращается заготовка, при фрезеровании инструмент совершает вращательное движение и перемещается по заданным координатам.
Технология позволяет обрабатывать плоские и криволинейные поверхности, выполнять пазы, карманы, отверстия, фаски, уступы, резьбы, посадочные места и сложные контуры.
Фрезерование используют, когда деталь имеет геометрию, которую сложно или нецелесообразно получить резкой, гибкой, сваркой или токарной обработкой.
Какие детали изготавливают на фрезерном станке
Фрезерная обработка металла на ЧПУ подходит для деталей, где важны точные размеры, взаимное расположение поверхностей и повторяемость в партии.
На фрезерном оборудовании изготавливают:
- Корпусные детали.
- Монтажные плиты.
- Основания и опорные элементы.
- Кронштейны.
- Фланцы.
- Детали станков и промышленного оборудования.
- Рамы, направляющие и элементы механизмов.
- Детали с пазами, карманами и уступами.
- Детали с отверстиями под крепёж, штифты и подшипники.
- Элементы оснастки и кондукторов.
- Крышки, панели и переходные пластины.
- Детали для ремонта оборудования.
- Нестандартные изделия по чертежам заказчика.
Часто фрезерование становится частью комбинированного маршрута. Например, листовую заготовку сначала получают на лазерной резке металла, затем выполняют гибку, а после — фрезеруют посадочные места или точные отверстия.
Какие операции выполняет фрезерный станок с ЧПУ
Набор операций зависит от чертежа и требований к детали. Программа ЧПУ задаёт перемещение инструмента по координатам, глубину резания, последовательность проходов и режимы обработки.
На фрезерном станке можно выполнять:
- Фрезерование плоскостей.
- Обработку уступов.
- Выборку пазов и карманов.
- Обработку контуров.
- Сверление отверстий.
- Растачивание отверстий.
- Зенкерование и развертывание.
- Нарезание резьбы.
- Обработку фасок.
- Фрезерование посадочных мест.
- Подготовку поверхностей под сборку.
- Обработку деталей после сварки.
- Изготовление элементов оснастки.
За одну установку можно обработать несколько элементов, расположенных относительно друг друга. Это помогает сохранить соосность, перпендикулярность и взаимное расположение поверхностей, заданные в чертеже.
Преимущества фрезеровки металла на ЧПУ
Точная геометрия деталей
ЧПУ управляет положением фрезы по заданной программе. Благодаря этому можно получить точные отверстия, пазы, посадочные места, плоскости и контуры.
На оборудовании Северного технопарка точность позиционирования по осям составляет до ±0,005 мм. Итоговая точность готовой детали определяется условиями обработки: материалом, формой и габаритами заготовки, жёсткостью закрепления, инструментом, количеством проходов и системой контроля.
Повторяемость для серии
После согласования технологии и программы можно производить одинаковые детали с минимальными отклонениями между экземплярами. Это важно для сборочных единиц, где кронштейны, корпуса, монтажные плиты и элементы оснастки должны быть взаимозаменяемыми.
ЧПУ снижает вероятность ошибок, связанных с ручной разметкой и индивидуальной настройкой каждой заготовки. В отраслевой практике именно точность и повторяемость считают ключевыми преимуществами фрезерной обработки с числовым программным управлением.boris88+1
Сложные контуры и внутренние элементы
Фрезерный станок обрабатывает не только наружный контур детали, но и внутренние карманы, пазы, глухие отверстия, уступы, выборки и посадочные поверхности.
Это позволяет изготавливать детали для станков, механизмов, оборудования и технологической оснастки без большого объёма ручной слесарной доработки.
Снижение времени на сборку
Точная обработка посадочных мест и отверстий упрощает монтаж. Детали лучше стыкуются, не требуют длительной подгонки и быстрее проходят сборочный участок.
Это особенно важно при изготовлении серийных изделий, где небольшая ошибка одной детали может повлиять на весь узел.
Обработка по чертежу и 3D-модели
Для запуска фрезерных работ можно предоставить рабочий чертёж, 3D-модель, эскиз с размерами или образец детали. Полноценная конструкторская документация помогает быстрее оценить технологичность и избежать недоразумений по допускам, шероховатости и критичным поверхностям.
Какие металлы можно фрезеровать
Фрезерная обработка применяется для чёрных и цветных металлов. Режимы резания, инструмент и последовательность операций подбираются по марке материала, твёрдости, размеру заготовки и требованиям к поверхности.
На практике фрезеруют:
- Конструкционные и углеродистые стали.
- Легированные стали.
- Нержавеющую сталь.
- Алюминий и алюминиевые сплавы.
- Латунь.
- Бронзу.
- Медь.
- Чугун.
- Другие металлы и сплавы по согласованию.
При обработке нержавеющих, жаропрочных и высокопрочных сталей особенно важны правильный подбор инструмента, охлаждение, жёсткое закрепление заготовки и грамотная последовательность операций.
Фрезерная обработка после сварки
Сварные детали часто требуют дополнительной обработки, чтобы обеспечить точные посадки, плоскости и отверстия. После сварки металл может иметь небольшие отклонения геометрии из-за локального нагрева, поэтому критичные поверхности удобнее обрабатывать уже после сборки сварного узла.
Фрезерование после сварки помогает:
- Выровнять опорную плоскость.
- Обработать монтажные поверхности.
- Выполнить точные отверстия.
- Сформировать посадочные места.
- Подготовить поверхность под установку подшипников, втулок или крепежа.
- Обеспечить требуемую геометрию сопряжения деталей.
Если на чертеже указаны точные размеры после сварки, это необходимо отметить при расчёте заказа. Технолог выберет последовательность операций и способ базирования детали с учётом сварочных деформаций.
Фрезеровка или токарная обработка: что выбрать
Выбор зависит от формы детали.
Токарная обработка применяется преимущественно для деталей с поверхностями вращения: валов, втулок, осей, роликов, фланцев и штуцеров. В процессе обычно вращается сама заготовка.
Фрезерная обработка подходит для плоскостей, пазов, карманов, уступов, отверстий, корпусных элементов и сложных контуров. Здесь основной режущий инструмент — вращающаяся фреза.
В ряде случаев детали требуют обеих операций. Например, токарная обработка позволяет сформировать наружный диаметр и посадку вала, а фрезерование — сделать шпоночный паз, плоскость под крепление или отверстия на фланце.
Возможности фрезерной обработки в Северном технопарке
Северный технопарк выполняет фрезерные работы по металлу на вертикально-фрезерном обрабатывающем центре с ЧПУ.
Основные параметры оборудования:
- Система ЧПУ — Fanuc 0i.
- Размер рабочего стола — 780 × 360 мм.
- Максимальный вес заготовки — до 500 кг.
- Точность позиционирования по осям — до ±0,005 мм.
- Расстояние от торца шпинделя до поверхности стола — от 150 до 600 мм.
- Расстояние от оси шпинделя до направляющих колонны — 450 мм.
Техническую возможность обработки конкретной детали определяют после изучения чертежа или 3D-модели. Для оценки важны размеры, масса, материал, расположение обрабатываемых поверхностей, допуски, шероховатость и необходимость дополнительных операций.
Полный цикл изготовления деталей
Фрезерную обработку можно заказать отдельно или в составе полного производственного цикла. На одной площадке Северный технопарк выполняет изготовление деталей, металлоизделий и сборочных единиц по документации заказчика.
Комплекс работ включает:
- Проектные и конструкторские работы.
- Подготовку чертежей и 3D-моделей.
- Лазерную резку листового металла.
- Лазерную резку круглых и профильных труб.
- Газовую резку.
- Гибку листового металла и труб.
- Токарную обработку на ЧПУ.
- Фрезерную обработку на ЧПУ.
- Лазерную сварку, сварку и сборку.
- Механическую зачистку, грунтовку и порошковую окраску.
- Изготовление металлоконструкций.
- Изготовление металлических изделий.
Комплексное производство снижает количество подрядчиков, упрощает контроль сроков и помогает выпускать детали, полностью готовые к сборке, окраске или эксплуатации.
Как заказать фрезерные работы
Для расчёта стоимости и сроков отправьте чертёж, 3D-модель, эскиз или фотографию образца детали. Укажите материал, размеры, количество изделий, критичные допуски и назначение детали.
Для подготовки расчёта понадобятся:
- Чертёж в PDF, DWG, DXF или 3D-модель.
- Материал и марка металла.
- Размеры и вес заготовки.
- Количество деталей.
- Требования к допускам и посадкам.
- Требования к шероховатости.
- Перечень фрезеруемых поверхностей, отверстий и пазов.
- Необходимость токарной обработки, резки, гибки, сварки или окраски.
- Требуемый срок изготовления.
Телефон: 8 8202 54-10-64, 8 921 723-10-64
Почта: lazer@technopark35.ru
Адрес: г. Череповец, проспект Победы, 1
Частые вопросы:
Какие детали можно изготовить на фрезерном станке с ЧПУ?
На фрезерном оборудовании изготавливают корпусные детали, монтажные плиты, кронштейны, основания, фланцы, элементы оснастки, детали с пазами, карманами, отверстиями, уступами и точными посадочными местами.
Какой максимальный размер заготовки можно обработать?
Размер рабочего стола фрезерного центра составляет 780 × 360 мм. Максимальный вес заготовки — до 500 кг. Возможность обработки конкретной детали зависит от её формы, способа закрепления и расположения обрабатываемых поверхностей.
Какая точность фрезерной обработки на ЧПУ?
Точность позиционирования по осям оборудования — до ±0,005 мм. Итоговая точность детали определяется материалом, конструкцией, жёсткостью установки, инструментом, режимом обработки и требованиями чертежа.
Можно ли фрезеровать деталь после сварки?
Да. Фрезерование после сварки используют, когда на сварном узле нужно получить точные плоскости, посадочные места, отверстия или другие критичные поверхности.
Можно ли заказать фрезеровку вместе с токарной обработкой и сваркой?
Да. Северный технопарк выполняет фрезерную и токарную обработку на ЧПУ, лазерную резку, гибку, сварку, сборку, механическую зачистку и порошковую окраску в рамках одного производственного цикла.
