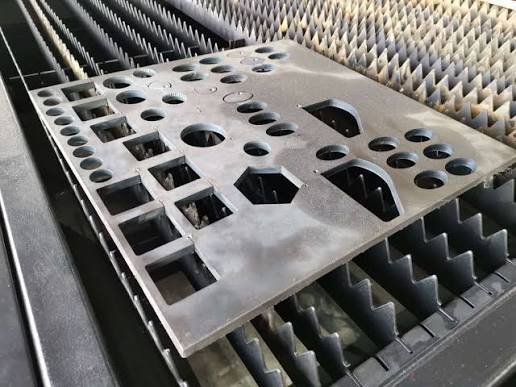

Лазерная резка металла по чертежам позволяет быстро изготовить детали с точными контурами, отверстиями, пазами и маркировкой. Заказчику не нужно подготавливать металл вручную или изготавливать дорогостоящую оснастку: достаточно передать файл с геометрией детали, указать материал, толщину и количество изделий.
Северный технопарк выполняет лазерную резку металла в Череповце по чертежам, DXF- и DWG-файлам, 3D-моделям, PDF и эскизам. Производство работает с листовым металлом размером до 1500 × 3000 мм и выполняет раскрой стали, нержавейки, алюминия, латуни и меди. При необходимости заказ дополняется гибкой, сваркой, токарной и фрезерной обработкой, зачисткой, грунтовкой и порошковой окраской.
Что означает лазерная резка по чертежам
Лазерная резка по чертежам — это изготовление металлических деталей по технической документации заказчика. Чертёж или цифровая модель содержит форму детали, размеры, расположение отверстий, пазов, вырезов и другие параметры.
На основе файла технолог готовит программу для станка с ЧПУ. Лазерная головка движется по заданным координатам и повторяет контур детали на металлическом листе.
Лазерная резка подходит для:
- Плоских листовых деталей.
- Кронштейнов и монтажных пластин.
- Корпусов, панелей и защитных кожухов.
- Фланцев и закладных деталей.
- Деталей с отверстиями, пазами и перфорацией.
- Заготовок под гибку и сварку.
- Декоративных решёток и элементов интерьера.
- Серийных комплектов деталей для сборки.
- Нестандартных металлоизделий по индивидуальному проекту.
Технология удобна для единичных заказов, опытных образцов, мелких и серийных партий. Чтобы изменить конструкцию, достаточно откорректировать файл — не нужно изготавливать новый штамп или шаблон.
Какие файлы подходят для лазерной резки
Самый удобный формат для лазерной резки — DXF. Это векторный файл, который передаёт точную геометрию контуров детали. Также часто используются DWG-файлы, 3D-модели, PDF-чертежи и эскизы.
Для расчёта и запуска заказа можно отправить:
- DXF — предпочтительный формат для контурной резки.
- DWG — файл AutoCAD с геометрией детали.
- STEP, IGES, SLDPRT и другие 3D-модели — для сложных изделий, гибки или сборки.
- PDF — рабочий чертёж с размерами, допусками и техническими требованиями.
- Эскиз с размерами — для предварительной оценки.
- Фотографии образца детали — если требуется повторить существующее изделие.
Для точного запуска в работу лучше передавать два файла:
- DXF или DWG с чистым контуром реза.
- PDF-чертёж с материалом, толщиной, количеством деталей, размерами, допусками и дополнительными требованиями.
DXF и DWG подходят для передачи векторной геометрии, но файл должен содержать только рабочие контуры в масштабе 1:1.plazma-spb+2
Требования к DXF-файлу
Правильно подготовленный файл сокращает срок расчёта, помогает избежать ошибок при запуске и снижает риск изготовления детали не по тем размерам.
Масштаб 1:1 и миллиметры
Все контуры должны быть выполнены в реальном масштабе — 1:1. Единицы измерения желательно указывать в миллиметрах.
Если файл создан в дюймах, сантиметрах или условных единицах, его необходимо корректно масштабировать до отправки. Лазерный станок режет контур по координатам из файла, поэтому неверно заданные единицы могут привести к ошибке размеров.
Замкнутые контуры
Каждый внешний контур, отверстие, паз и внутренний вырез должны быть замкнутыми. Конец одной линии должен точно совпадать с началом следующей.
Разрывы в контуре могут помешать системе построить траекторию реза или вызвать ошибку при подготовке управляющей программы.
Нет дублирующихся линий
На чертеже не должно быть наложенных друг на друга линий, повторяющихся контуров, лишних точек и невидимых объектов. Если линия продублирована, оборудование может воспринять её как отдельную траекторию и пройти один участок дважды.
Перед отправкой файла желательно удалить дублирующую геометрию и проверить, что контуры не пересекаются без необходимости.
Без размеров, рамок и штриховок
Файл DXF для резки должен содержать только то, что нужно вырезать. Размерные линии, выноски, рамки, основная надпись, штриховки, осевые линии, примечания и вспомогательные построения необходимо удалить или вынести на отдельный отключаемый слой.
Иначе часть этих элементов может быть ошибочно воспринята как траектория реза.
Текст — в кривых
Если на детали нужна маркировка, надпись или логотип, текст лучше перевести в кривые. Тогда контур символов не изменится из-за отсутствия нужного шрифта на другом компьютере.
Обязательно укажите в техническом задании, что надпись нужна именно как маркировка, гравировка или сквозной вырез. Это разные операции с разными технологическими возможностями.
Одна плоскость и рабочие слои
Контуры для лазерной резки должны находиться в одной плоскости XY. Для простой контурной резки желательно оставить один слой с рабочей геометрией.
Если в одном файле присутствуют разные операции — сквозной рез, маркировка, гравировка, разметка, — их нужно разделить по слоям и подписать. Это помогает технологу правильно интерпретировать задачу.
Основные требования к файлам для лазерного раскроя: масштаб 1:1, единицы в миллиметрах, замкнутые векторные контуры, отсутствие дублей и вспомогательной геометрии.lvp78+3
Что указать в техническом задании
Даже идеально подготовленный DXF не содержит всей информации для производства. В отдельном письме, PDF-чертежe или техническом задании укажите параметры заказа.
Для расчёта понадобятся:
- Наименование детали или номер позиции.
- Материал и марка металла.
- Толщина листа.
- Размер листа или информация о материале заказчика.
- Количество деталей.
- Формат файла и версия программы, если это важно.
- Требования к критичным размерам и допускам.
- Требования к отверстиям, пазам и минимальным перемычкам.
- Требования к качеству кромки.
- Нужна ли зачистка заусенцев.
- Требуется ли гибка, сварка, мехобработка или окраска.
- Нужна ли маркировка деталей.
- Предпочтительный срок изготовления.
- Условия упаковки, отгрузки или доставки.
Если деталь будет сгибаться, обязательно отправьте чертёж готового изделия или 3D-модель. Тогда технолог сможет проверить радиусы, развёртку, расположение отверстий относительно гиба и последовательность операций.
Какие материалы можно резать по чертежам
Северный технопарк выполняет лазерную резку разных видов листового металла. Возможность обработки определяется толщиной, маркой материала, сложностью контура и требованиями к кромке.
Основные возможности производства:
- Чёрная сталь — от 0,5 до 50 мм.
- Нержавеющая сталь — от 0,5 до 40 мм.
- Алюминий — до 40 мм.
- Латунь — до 16 мм.
- Медь — до 12 мм.
Для деталей из толстолистовой стали, которые превышают возможности лазерной резки, применяется газовая резка до 250 мм. Она подходит для подготовки массивных заготовок под сварку, фрезерование и сборку.
Типичные ошибки в чертежах
Ошибки в файле могут увеличить срок производства или привести к повторному согласованию. Перед отправкой проверьте документацию.
Контуры не замкнуты
Даже небольшой разрыв между линиями может помешать корректно сформировать программу резки. Проверьте все наружные контуры, отверстия и пазы.
Несовпадение масштаба
Если деталь создана в сантиметрах или дюймах, а файл воспринимается как миллиметры, готовое изделие будет иметь неправильный размер. Всегда проверяйте один-два контрольных габарита после экспорта DXF.
Дубли и наложения
Повторяющиеся линии, двойные окружности и наложенные объекты могут привести к двойному проходу лазера, перегреву кромки или ошибке программы.
Размеры и подписи в контуре реза
Размерные линии, рамка листа, штампы, тексты и осевые линии не должны находиться среди контуров реза. Оставляйте в файле только геометрию будущей детали.
Слишком маленькие элементы
Минимальный размер отверстия, паза, перемычки или узкого радиуса зависит от толщины металла и технологии резки. Слишком мелкие элементы могут оплавляться, деформироваться или оказаться нетехнологичными.
Если критичен малый размер отверстия или тонкая перемычка, укажите это при расчёте. Технолог предложит подходящий способ изготовления или корректировку конструкции.
Нет данных о материале и толщине
Один и тот же контур ведёт себя по-разному на стали 2 мм, нержавейке 8 мм и алюминии 10 мм. Без информации о материале и толщине невозможно корректно выбрать режим, оценить кромку и рассчитать стоимость.
Лазерная резка с гибкой, сваркой и окраской
Лазерная резка часто становится первым этапом изготовления готового изделия. После раскроя детали можно согнуть, обработать на станке, сварить, зачистить и окрасить.
Типовой маршрут может выглядеть так:
- Проверка чертежа и подготовка программы.
- Лазерная резка листовой заготовки.
- Механическая зачистка кромок.
- Гибка на листогибочном прессе.
- Токарная или фрезерная обработка критичных поверхностей.
- Сборка и лазерная или полуавтоматическая сварка.
- Подготовка поверхности.
- Грунтовка и порошковая окраска.
- Контроль, упаковка и отгрузка.
Комплексное изготовление на одной площадке сокращает логистику и помогает контролировать геометрию детали на каждом этапе.
Как заказать лазерную резку по чертежу
Отправьте DXF или DWG-файл с контурами детали и PDF-чертёж с техническими требованиями. Если готового файла нет, приложите эскиз с размерами, фото образца или описание изделия.
Специалисты Северного технопарка проверят документацию, оценят технологичность, предложат подходящий способ раскроя и подготовят расчёт.
